微动开关的内部结构图和工作原理介绍

文章来源: 东莞市潺林电子有限公司人气:726发表时间:2018-09-04 16:07:30

一、什么是微动开关?

    微动开关是具有微小接点间隔和快动机构,用规定的行程和规定的力进行开关动作的接点机构,用外壳覆盖,其外部有驱动杆的一种开关,因为其开关的触点间距比较小,故名微动开关,又叫灵敏开关。

  又称灵敏开关、快动开关。施压促动的快速开关。用于防盗系统中的门开关等。

二、微动开关的分类:





      微动开关的种类繁多,内部结构有成百上千种,按体积分有普通型、小型、超小型;按防护性能分,有防水型、防尘型、防爆型;按分断形式分,有单联型、双联型、多连型。

  还有一种强断开微动开关(当开关的簧片不起作用的时候,外力也能使开关断开);按分断能力分,有普通型、直流型、微电流型、大电流型。

  按使用环境分,有普通型、耐高温型(250℃)、超耐高温陶瓷型(400℃)

  微动开关一般以无辅助按压附件为基本型式,并且派生出小行程式、大行程式。根据需要可加入不同辅助按压辅件,根据加入的不同的按压辅件开关可分为按钮式、簧片滚轮式、杠杆滚轮式、短动臂式、长动臂式等各种形式。



        在尺寸上有小型,超小型,超级小型等。功能上则有防水型。最常见的应用就是鼠标按键了。

  (1)小型微动开关:

  一般尺寸为长27.8宽10.3高15.9,参数方面又高容量,低负载等不同变化。

  (2)超小型微动开关

  一般尺寸为长19.8宽6.4高10.2,功能上有高精度和高寿命的不同性能。

  (3)超级小型微动开关

  一般尺寸为长12.8宽5.8高6.5,这一型中又有特薄型的设计。

  (4)防水型微动开关

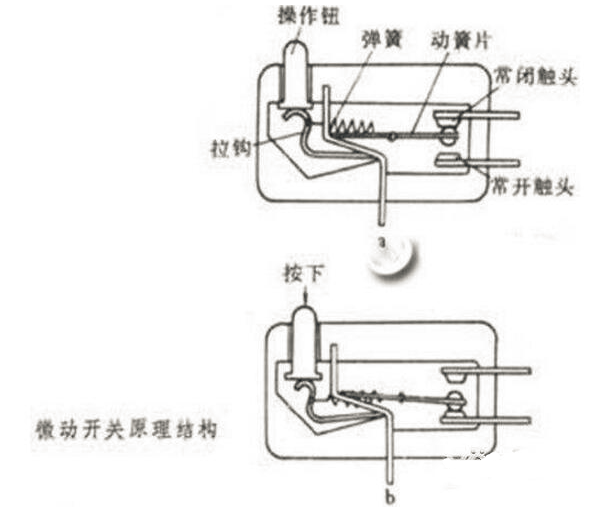

三、微动开关的工作原理:

  外机械力通过传动元件(按销、按钮、杠杆、滚轮等)将力作用于动作簧片上,当动作簧片位移到临界点时产生瞬时动作,使动作簧片末端的动触点与定触点快速接通或断开。

  当传动元件上的作用力移去后,动作簧片产生反向动作力,当传动元件反向行程达到簧片的动作临界点后,瞬时完成反向动作。





        微动开关的触点间距小、动作行程短、按动力小、通断迅速。其动触点的动作速度与传动元件动作速度无关。

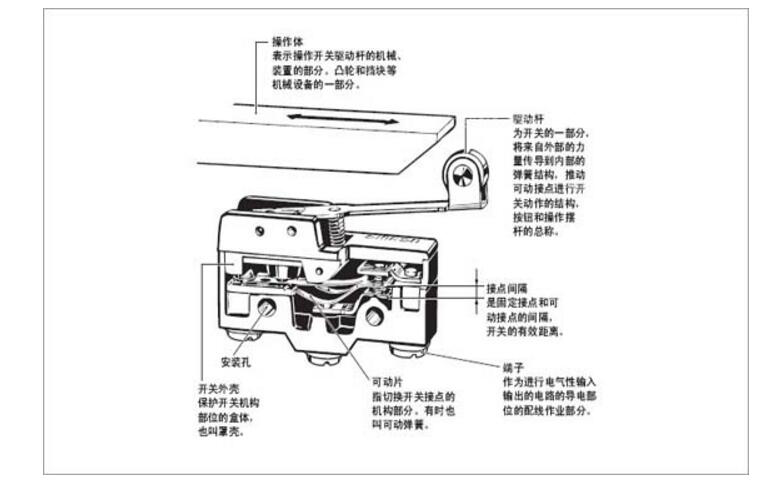

四、微动开关的构造:

  微动开关具有微小接点间隔和速动机构,用规定的行程和力进行开关动作的接点机构,被外壳覆盖,其外部有传动器,且外形较小。港源电子微动开关是由10个构成要素组成。

  1和2:上盖和下盖使用的材料为PBT30%GF

  3:按钮材料为PBT30%GF

  4:切换片材料为铍青铜

  5:弹片材料为铍青铜

  6:支架材料为黄铜

  7:NC端子材料为黄铜

  8:NO端子材料为黄铜

  9:端子银点材料为银合金

  10:切换片银点材料为银合金



五、微动开关的应用:

  微动开关在需频繁换接电路的设备中进行自动控制及安全保护等,广泛应用在电子设备、仪器仪表、矿山、电力系统、家用电器、电器设备,以及航天、航空、舰船、导弹、坦克等军事领域,已经广泛应用于以上领域,开关虽小,但起着不可替代的作用。

  目前市面上的微动开关根据使用要求的不同,开关的机械寿命有3W次至1000W次不等,一般有10W、20W、50W、100W次、300W次、500W次、800W次,一般使用铍青铜、锡青铜、不锈钢丝做簧片,国外的ALPS最高可以做到1000W次,他们的簧片是用稀有金属钛做成的。

  可应用在如电脑鼠标、汽车鼠标器、汽车电子产品、通讯设备、军工产品,测试仪器、燃气热水器、煤气灶、小家电、微波炉、电饭锅、浮球设备配套、医疗器械、楼宇自动化、电动工具及一般电气和无线电设备、24小时定时器等。
