什么是继电器？继电器有什么用途和原理：

继电器的输入量通常是电流、电压等电量,也可以是温度、压力、速度等非电量,输出量则是触点动作时发出的电信号或输出电路的参数变化。继电器的特点是当其输入量的变化达到一定程序时,输出量才会发生阶跃性的变化。

而继电器的种类也分为很多种，例如：电压继电器、电流继电器、电磁继电器、通用继电器、高频继电器、功率继电器、信号继电器、磁保持继电器。

小型继电器的工作原理

　　电磁式继电器是以电磁系统为主体构成的，图 T319 为电磁式继电器的结构和符号示意图。

当继电器线圈通以电流时，在铁心、轭铁、衔铁和工作气隙 d 中形成磁通回路，从而使衔铁受到电磁吸力的作用而吸向铁芯，此时衔铁带动支杆而将板簧推开，使一组或几组常闭触点断开（也可以使常开触点接通）。当切断继 电器线圈的电流时，电磁力失去，衔铁在板簧的作用下恢复原位，触点又闭合。

　　在电路中，表示继电器时只要画出它的线圈和与控制电路有关的接点组就可以了。继电器的线圈用一个长方框符号表示，同时在长方框内或框旁标上这个继电器的文 字符号“ K ”。继电器的接点有两种表示方法 ：一种是把它直接画在长方框的一侧，这样做比较直观。另一种是按电路连接的需要，把各个接点分别画在各自的控制电路中，这样对分析和理解电路是有利的，但 必须同时在属于同一继电器的线圈和接点旁边，注上相同的文字符号，并把接点组编号。表 B321 列出了继电器的常用符号和三种接点的符号。按有关规定，在电路中，接点组的画法应按线圈不通电时的原始状态画出。

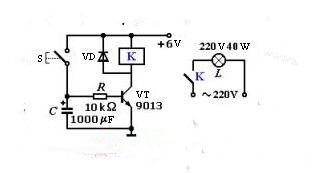

图T320是一个简单实用的自动关灯电路。当按下按钮开关S后，晶体管VT立即饱和导通，电源电压（6 V）加在继电器线圈的两端，使它吸合，动合触点闭合，“ 220 V、40 W ”的灯泡电源被接通而发光。同时，电容C被迅速充电，使它的两端电压也达6 V。当放开按钮后，由电源提供电流IB的电路被切断，但电容C两端存在电压，还能维持晶体管工作，随着时间的延迟，电容中的电荷经过电阻R与晶体管的发射 结泄放，电容两端的电压逐渐下降，当晶体管UBE《0.5 V以后，VT截止，继电器线圈失去电压而释放，触点被打开，“ 220 V、40 W ”灯泡的电源被切断而熄灭。这个电路，按一下按钮开关S，灯亮20秒左右自动熄灭（延时时间的长短可调节电容C的容量），可做走廊照明灯的控制装置。这个 实例告诉我们，利用继电器可以低电压（6 V）、弱电流（几十毫安）来控制高电压（220 V）、强电流（几百毫安）的电路。如果需要控制更高的电压和更大的电流，可以采用小继电器控制大继电器的方法来提高电路的驱动能力。

　　与继电器线圈K并联的二极管VT为保护二极管，又称续流二极管。由于继电器线圈的电感在断电的瞬间，线圈两端将产生较高的反向电压，这个电压与电源电压叠 加，加在晶体管c、e之间，很可能超过晶体管的最大反向击穿电压U（RB）CEO，使晶体管击穿损坏，而二极管VT的作用就是消除这个反向电压的影响，保 护电路的正常工作。在电子电路中，凡是有直流继电器的地方，都需要与其线圈反向并联一个二极管，以防止电路元件的损坏。

　　小型继电器用途

　　利用较小的电流、较低的电压去控制较大电流或者较大电压。增多触点，电气隔离还可以起到保护电路的作用！一般用于通讯，家电，汽车等行业里

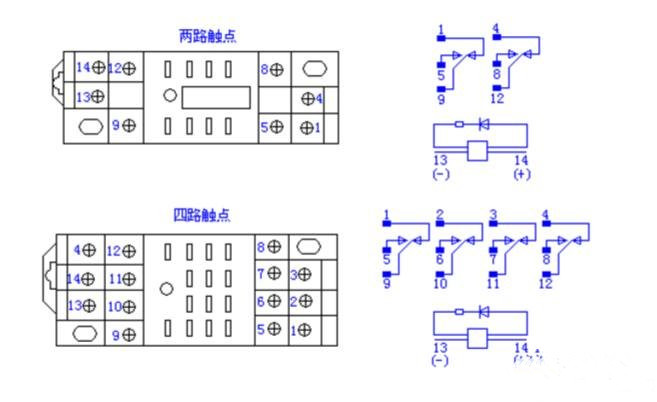

　　常用小型继电器原理及底座接线图

　　常用小型继电器有直流式和交流式，其外形一样，其触点一般为两组常开两组常闭或四组常开四组常闭，对应的插座也比较统一，但有时印刷的号码不是很清楚，为了使大家清晰的掌握对应接线关系，防止错接，现将其电器原理图和实物接线图提供给大家参考。

注意事项：对于直流电源工作方式的继电器应将14号端子接正极，13号端子接负极，这样发光二极管才能亮，接反则不亮，当然接反了也比影响动作效果。对于交流电源工作方式的继电器则没有极性之分，二极管一定亮。

　　几种不同管脚小型继电器接线方法

　　5 脚继电器接线方法

　　5 个脚分别标注 30（5 脚），87（4 脚），85，86，87a（2 脚） ，30 接火 线（BATT 常电），87 或 87a 接用电器，30 跟 87a 是连通的，85 和 86 是一个线圈的两端，85 接地，86 接开关。

　　4 脚继电器接线方法

　　4 个脚分别标注 30，87，85，86.30 和 87 是断开的，85 和 86 是一个线 圈的两端。30 接火线（BATT 常电） ，87 接用电器，85 接地，86 接开 关。给线圈 85，86 脚供电，30 和 87 脚就会接通。

       3 脚继电器接线方法

　　将 30 和 85 合为一根线，因为它们都接火线。
