公共EV充电器多设置于人流量较多的大马路或安静的停车场,私人充电器也多是设置于室外。为了防止充电器被非法利用,保护技术员或用户的维护,现在很多EV充电器都必须装载防篡改检测机构。防篡改检测机构可记录欲拆除前盖的行为,并通知充电器的物主。装载防篡改检测机构后,充电器一旦被打开即会通知物主,停止高功率的充电。
根据不同的客户设计需求,欧姆龙可以提供不用的解决方案:
1、最普通的设计

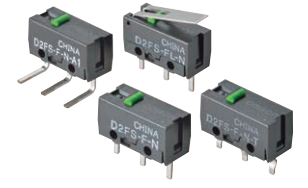

是使用贴装于PCB的开关检测外盖打开状态。欧姆龙的D2FS系列是面向长时间的高度可靠性应用所开发的精简且较小型微动开关,可满足类似于上述设计的要求。欧姆龙D3M系列的基本开关采用了易于配线的压接型连接器专用端子和节省安装空间所需的平行配置的特殊设计。
由于防篡改检测功能的使用频率一般都较低,对于检测开关的可靠性而言也是一个重大课题。设计时需要将开关设置于机架或外盖附近时,备有焊接端子或压接型连接器专用端子的开关是最佳解决方案。
2、面向无充分空间的设计
欧姆龙D3D系列小型门锁实现了9mm以上的长行程,是备有柱塞或杠杆执行器的另一种解决方案。压接型连接器可使配线作业更加简便和高效。额定值1A AC125V/0.5A AC250V已基于UL及VDE标准获得认证。
欧姆龙D2D系列门用电源开关是依据UL及VDE标准、提供16A AC250V高额定值的另一种解决方案。将电源专用开关所要求的最小接点间距3mm作为标准型进行提供。
3、面向密封型设计
防篡改检测机构上需要防水或防尘等高标准保护时,欧姆龙可提供用途广泛的各种密封型微动开关。
密封型基本开关或车载专用开关参考汽车专用应用的搭载,也常被用于EV充电器,但一般无需获 取UL安全标准认证。但是,因家用EV充电器是连接于家用电源,所以需要获得UL安全标准认证。 欧姆龙D2HW系列是一款在汽车行业众所周知的密封型较小型基本开关之一,并已获得UL安全 标准认证。因具有PCB端子、焊锡端子、引线等性能,所以扩大了设计的选择范围。
4、面向长寿命设计
要求静音时,欧姆龙的较小型基本开关D2AW系列采用与D2HW系列相同的尺寸,可满足静音要求。欧姆龙D2AW-R系列是内置了电阻器的型,可监控电阻值并识别信号(开关ON/OFF/短路/ 断线),所以可提高充电系统的安全性。
欧姆龙D2GW系列及D2EW系列是一款可满足有限空间设计要求、密封型较小型基本开关。
根据实际情况,有时可能需要使用光学传感器以确保具有高度可靠性的信号输出。欧姆龙可提供拥 有 EE-SX(透过型、SMD 或连接器贴装)等各种产品阵容的微型光电传感器。
