HFD3 信号继电器

HFD3 信号继电器

产品分类：宏发信号继电器
产品说明： 第三代信号继电器 · 触点与线圈间抗浪涌电压2.5kV · 符合EN60950/EN41003 · 可提供表面贴装型产品 · 采用分叉触点形式 · 单稳态和磁保持型产品可供选择 · 环保产品 (符合RoHS) · 外形尺寸：(15.0 x 7.5 x 9.0) mm
技术资料下载
HFD3.pdf
  • 种类

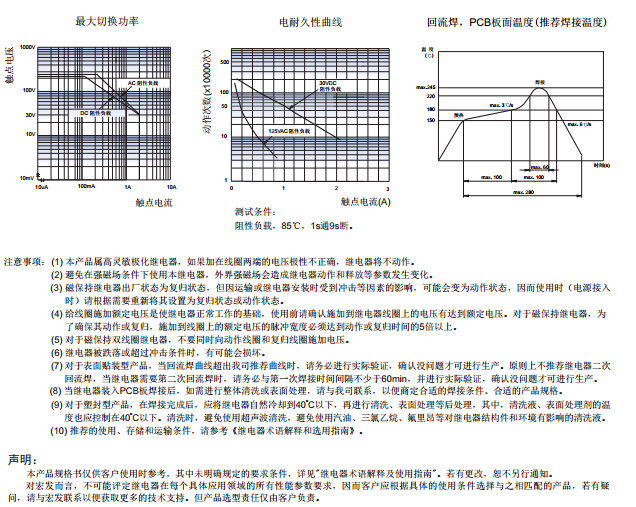

  • 额定/性能

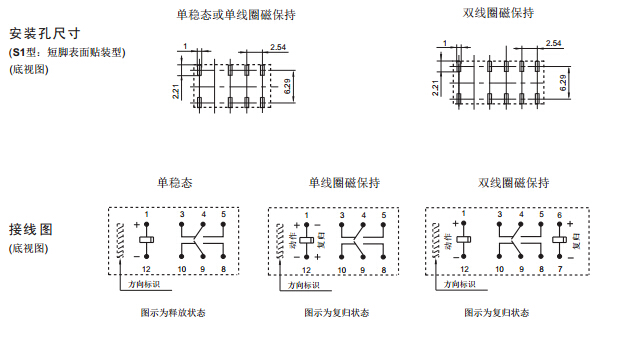

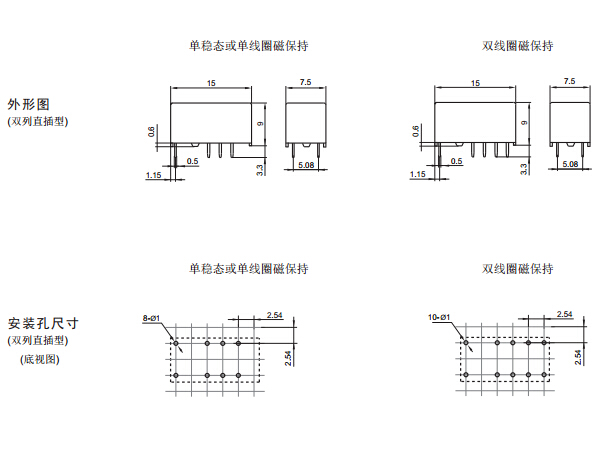

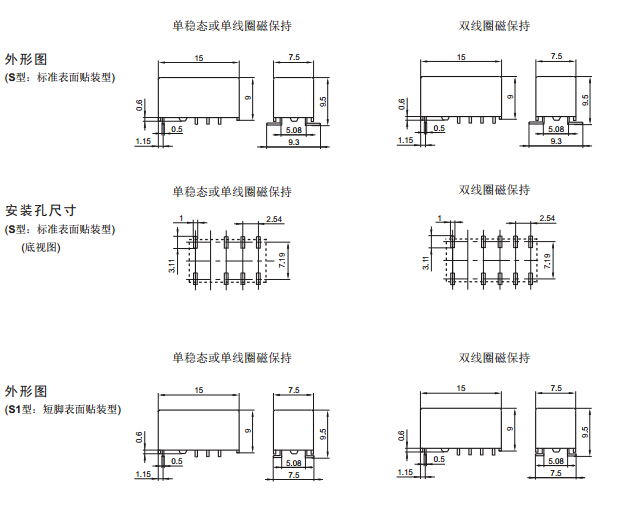

  • 外形尺寸
  • 注意事项
超小型信号继电器
产品型号：HFD3
· 第三代信号继电器
· 触点与线圈间抗浪涌电压2.5kV
· 符合EN60950/EN41003
· 可提供表面贴装型产品
· 采用分叉触点形式
· 单稳态和磁保持型产品可供选择
· 环保产品 (符合RoHS)
· 外形尺寸：(15.0 x 7.5 x 9.0) mm
触点参数
　触点形式： 2Z
　触点材料： AgNi+镀金
　触点负载： 0.5A 125VAC
2A 30VDC
　最大切换电压 ： 250VAC/220VDC
　最大切换功率： 62.5VA/60W
　机械耐久性： 1×108次
　电耐久性： 5 x 105次 (1A 30VDC)

　线圈参数
　额定电压： (1.5~48)VDC
　额定线圈功率： 0.1W, 0.14W, 0.2W
　性能参数
　绝缘电阻： 1000MΩ
介质耐压
(线圈与触点间)： 		2000VAC
　动作时间(max.)： 4ms
　释放时间(max.)： 4ms
　温度范围： -40℃ ~ 85℃
　引出端方式： PCB直插式(THT)  表面贴装式(SMT)
