HFD2 信号继电器

HFD2 信号继电器

产品分类：宏发信号继电器
产品说明： 引进西门子D2生产线 · 高灵敏度、线圈功耗150mW · 双列直插式标准引出脚 · 采用分叉触点形式 · 单稳态和磁保持型可供选择 · 环保产品 (符合RoHS) · 外形尺寸：(20.2 x 10.2 x 10.6) mm
技术资料下载
HFD2.pdf
  • 种类
  • 额定/性能

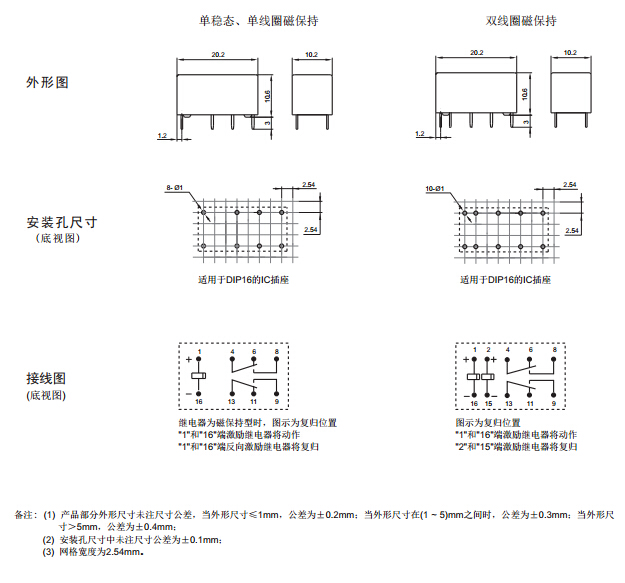

  • 外形尺寸
  • 注意事项
超小型双列直插式继电器
产品型号：HFD2
· 引进西门子D2生产线
· 高灵敏度、线圈功耗150mW
· 双列直插式标准引出脚
· 采用分叉触点形式
· 单稳态和磁保持型可供选择
· 环保产品 (符合RoHS)
· 外形尺寸：(20.2 x 10.2 x 10.6) mm
　触点参数
　触点形式： 2Z
　触点材料： 详见订货标记
　触点负载： 1A 125VAC
2A 30VDC
3A 30VDC
　最大切换电压 ： 250VAC / 220VDC
　最大切换功率： 125VA/90W
　机械耐久性： 1×108次
　电耐久性： 5 x 105次 (1A 30VDC)

　线圈参数
　额定电压： (3~48)VDC
　额定线圈功率： 单线圈磁保持: 0.075W, 0.1W
单稳态、双线圈磁保持: 0.15W, 0.2W
　性能参数
　绝缘电阻： 1000MΩ
介质耐压
(线圈与触点间)： 		1500VAC (单线圈)
　动作时间(max.)： 4.5ms
　释放时间(max.)： 3.5ms
　温度范围： -40℃ ~ 85℃
　引出端方式： PCB直插式(THT)
