HFD41/HFD41A 信号继电器
产品分类:宏发信号继电器
产品说明:· 5A触点切换能力
· 具有一组转换触点形式
· 印制板式引出端
· 具有塑封型与防焊剂型两种封装形式
· UL绝缘等级:F级绝缘等级可供选择
· 环保产品 (符合RoHS)

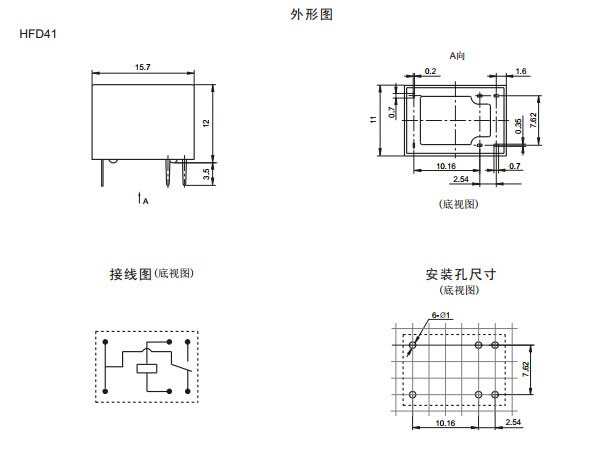

· 外形尺寸:(15.7 x 11.0 x 12.0) mm
触点参数
|
触点形式:
|
1Z
|
触点材料:
|
AgNi, AgCdO
|
触点负载:
|
1A 125VAC/30VDC
1A 120VAC, 1A 240VAC/30VDC
2A 125VAC, 3A 120VAC
2A 120VAC, 5A 120VAC
|
最大切换电压 :
|
240VAC / 30VDC
|
最大切换功率:
|
600VA / 30W
|
机械耐久性:
|
1×107次
|
电耐久性:
|
1×105次
|
线圈参数
|
额定电压:
|
(3~24)VDC
|
额定线圈功率:
|
0.2W, 0.36W, 0.45W
|
|
性能参数
|
绝缘电阻:
|
100MΩ
|
介质耐压
(线圈与触点间):
|
1000VAC
|
动作时间(max.):
|
10ms
|
释放时间(max.):
|
5ms
|
温度范围:
|
-25℃ ~ 70℃
|
引出端方式:
|
PCB直插式(THT)
|
|
