G6S-2G-Y 信号继电器

G6S-2G-Y 信号继电器

产品分类：欧姆龙信号继电器
产品说明：G6S 表面安装继电器 2A级2级小型信号切换用的国际标准继电器 ▶ 长端子形状，焊接部分的长期连接可靠性提高。（表面安装端子型） ▶ 内部为L形端子形状，可进行高密度封装。（表面安装端子型） ▶ 利用独特的焊接部端子构造，在IRS封装时，端子温度上升快，确保良好的焊接性。（表面安装端子型） ▶ 线圈接点间耐高...

技术资料下载

G6S(尺寸15x7.5x9.4;接点结构2c;最大电流2A).pdf

种类
额定/性能
外形尺寸
注意事项

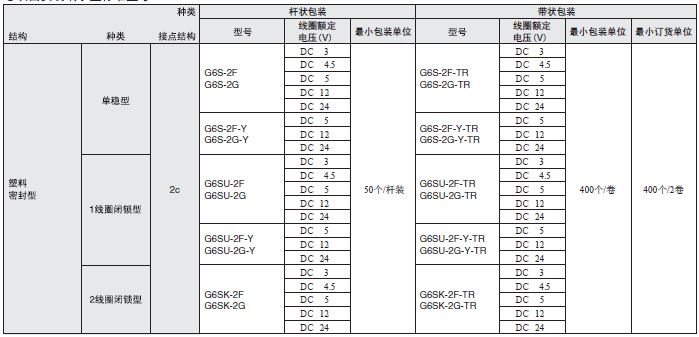

表面安装端子型标准型号

注1.订购时，请注明线圈额定电压（V）。
例：G6S-2F DC3
此外，交付时的包装标记及标注的电压规格为□□VDC。
注2.订购带状包装（表面安装端子型）时请在型号末尾加上-TR。
继电器本体上并没有-TR标记。（型号末尾无TR标记时为杆状包装。）

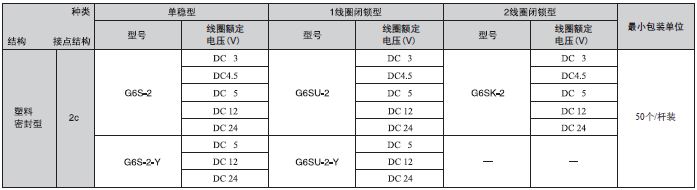

●印刷基板用端子型标准型号

注.订购时，请注明线圈额定电压（V）。
例：G6S-2 DC3
此外，交付时的包装标记及标注的电压规格为□□VDC。

单稳型
G6S-2F
G6S-2F-Y
G6S-2F G6S-2F-Y:外形1

G6S-2F G6S-2F-Y:外形1

注1. 一般尺寸公差为±0.3mm。注2. 端子间水平差在0.1mm以下。

印刷基板加工尺寸(TOP VIEW)
尺寸公差±0.1mm。
G6S-2F G6S-2F-Y:外形2

G6S-2F G6S-2F-Y:外形2

端子配置/内部连接图(TOP VIEW)

G6S-2F G6S-2F-Y:外形3

注.请注意线圈极性。

G6S-2G
G6S-2G-Y
G6S-2G G6S-2G-Y:外形1

G6S-2G G6S-2G-Y:外形1

注1. 一般尺寸公差为±0.3mm。注2. 端子间水平差在0.1mm以下。

印刷基板加工尺寸(TOP VIEW)
尺寸公差±0.1mm。
G6S-2G G6S-2G-Y:外形2

G6S-2G G6S-2G-Y:外形2

端子配置/内部连接图(TOP VIEW)

G6S-2G G6S-2G-Y:外形3

注.请注意线圈极性。


G6S-2 G6S-2-Y 注. 一般尺寸公差为±0.3mm。

印刷基板加工尺寸(BOTTOM VIEW)
尺寸公差±0.1mm。
G6S-2 G6S-2-Y:外形2

G6S-2 G6S-2-Y:外形2

端子配置/内部连接图(BOTTOM VIEW)

G6S-2 G6S-2-Y:外形3

注.请注意线圈极性。

1绕组闭锁型
G6SU-2F
G6SU-2F:外形1

G6SU-2F:外形1

注1. 一般尺寸公差为±0.3mm。注2. 端子间水平差在0.1mm以下。

印刷基板加工尺寸(TOP VIEW)
尺寸公差±0.1mm。
G6SU-2F:外形2

G6SU-2F:外形2

端子配置/内部连接图(TOP VIEW)

G6SU-2F:外形3

注.请注意线圈极性。

G6SU-2G
G6SU-2G:外形1

G6SU-2G:外形1

注. 一般尺寸公差为±0.3mm。

印刷基板加工尺寸(TOP VIEW)
尺寸公差±0.1mm。
G6SU-2G:外形2

G6SU-2G:外形2

端子配置/内部连接图(TOP VIEW)

G6SU-2G:外形3

注.请注意线圈极性。

G6SU-2
G6SU-2:外形1

G6SU-2:外形1

注. 一般尺寸公差为±0.3mm。

印刷基板加工尺寸(BOTTOM VIEW)
尺寸公差±0.1mm。
G6SU-2:外形2

G6SU-2:外形2

端子配置/内部连接图(BOTTOM VIEW)

G6SU-2:外形3

注.请注意线圈极性。

2绕组闭锁型
G6SK-2F
G6SK-2F:外形1

G6SK-2F:外形1

注1. 一般尺寸公差为±0.3mm。注2. 端子间水平差在0.1mm以下。

印刷基板加工尺寸(TOP VIEW)
尺寸公差±0.1mm。
G6SK-2F:外形2

G6SK-2F:外形2

端子配置/内部连接图(TOP VIEW)

G6SU-2F:外形3

注.请注意线圈极性。

G6SK-2G
G6SK-2G:外形1

G6SK-2G:外形1

注1. 一般尺寸公差为±0.3mm。注2. 端子间水平差在0.1mm以下。

印刷基板加工尺寸(TOP VIEW)
尺寸公差±0.1mm。
G6SK-2G:外形2

G6SK-2G:外形2

端子配置/内部连接图(TOP VIEW)

G6SK-2G:外形3

注.请注意线圈极性。

G6SK-2
G6SK-2:外形1

G6SK-2:外形1

注. 一般尺寸公差为±0.3mm。

印刷基板加工尺寸(BOTTOM VIEW)
尺寸公差±0.1mm。
G6SK-2:外形2

G6SK-2:外形2

端子配置/内部连接图(BOTTOM VIEW)

G6SK-2:外形3

注.请注意线圈极性。
