欧姆龙MOS FET继电器与普通继电器的区别

文章来源: 东莞市潺林电子有限公司人气:640发表时间:2022-08-28 10:46:05

欧姆龙(OMRON)继电器MOS FET全称Metal-Oxide Field-Effect Transistor,其中M: Metal---金属,O: Oxide---氧化物,S: Semiconductor---半导体,F: Field---场,E: Effect---效应,T: Transistor---晶体管,代表金属氧化物半导体场效应管。它的内部由3个芯片构成,LED芯片+PDA芯片(光电二极管阵列)+MOS FET芯片共同组成,工作原理是通过LED发光--PDA发电--MOSFET开关,这三个过程相结合实现继电器 的功能。

MOS FET继电器是一种集两种产品特性为一体的电子元器件,包括机械继电器(簧片继电器)及半导体开关装置。与其他普通继电器相比,MOS FET继电器拥有更多的优点,它的存在可以促进各种设备的小型化,并且实现更加节能的作用,正逐步替代机械继电器。以下是欧姆龙MOS FET继电器区别于普通继电器的显著特点。


欧姆龙MOS FET继电器的特点

1. 继电器虽小仍可实现它的焊接性。

l SSOP/USOP封装的继电器,端子直接露出,可视性优异,安装便利。

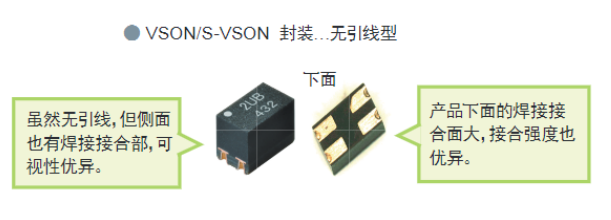

l VSON/S-VSON封装,虽然无直接引线,但是继电器侧身焊接结合处面积大,结合强度优异。


2. 超小型、轻量:除了SSOP、USOP之外,超小型封装VSON、S-VSON全新登场,为设备的小型化做出贡献。

3. 低驱动电流:在推荐运行条件(标准)下的驱动电流为2-15mA左右。还有最小可用0.2mA驱动的产品,为整体设备的节能化做出贡献。

4. 长寿命:采用光信号传输方式,实现无接点构造。不会因接点磨损而缩短使用寿命,实现了长使用寿命。

5. 漏电流微弱:对外部浪涌有很高的耐心,而且还没有缓冲电路,因此正常运行时电流小于1nA,关闭时的漏电流也极其微弱。

6.  耐冲击性出色:内部部件完全为冲压制品,而且没有可动部等机构部件,具有出色的耐冲击性、耐震动性。

7. 高绝缘性:将电压转换成光、以信号形式进行传送,确保输入输出间耐电压AC2500V。更高级的AC5000V也已实现系列化。

8. 静音:不会像机械继电器那样在开闭金属接点时会发出声音,为设备的静音化做出贡献。

9. 高速响应性:运行时间仅0.2ms(SSOP\USOP、VSON),相比机械继电器的3ms-5m,速度明显提升。实现了高速响应性。

10. 可准确控制微小模拟信号:与机械继电器同等的低导通电阻产品,与双向可控硅开关元件相比,不灵敏带极小。微弱模拟信号的输入波形可基本无任何失真地转换为输出波形。
