欧姆龙微动开关在自动停水控制系统中的应用

文章来源: 东莞市潺林电子有限公司人气:96发表时间:2022-07-27 15:17:41

平时发现农村许多家户的水泵在往水塔中上水的时候 ,经常有水满时从水塔中溢出 ,主人才去断开水泵电源 ;或者主人有时忘记断电 ,水泵一直在抽水 ,导致 水流到处都是 ,这样就造成极大的水资源和能源浪费 , 甚至带来危险和麻烦. 现在市场上有专门的自动上水停水系统装置 ,简单实用、安全性高。

1. 自动停水控制系统的工作原理

图(1)所示为漏电断路器控制的自动停水系统. 图中1为220V电源进线端 ,当漏电断路2器推上,水泵4通电工作,把地下水6抽上 ,顶开单向阀7由进水管流进水塔,水面开始不断上升.当上升到泡沫板处 ,由于水的浮力作用,泡沫板也随水面的上升而上升,泡沫板连接的细PVC管也同时上移.当移动到一定高度,把 微动开关11顶动闭合导通.而微动开关是与漏电断路器2的试验按钮并联的 ,所以此时漏电断路器要断开 (实验按钮按下漏电断路器会跳闸断电),水泵断电停止工作,停止上水.当水面降低到微动开关11断开时,漏电断路器2才能合上,否则微动开关11闭合时合不上 ,水泵不能工作上水.




2. 微动开关的控制机构

图(2)是微动开关的控制机构.当水面高度上升时,微动开关闭合漏电断路器脱扣停止上水的原理在前面的自动停水控制系统的工作原理已经介绍. 当水面高 度下降较多时,为使PVC管和泡沫板不能掉到水塔底部,需在粗PVC管上开了一个上下方向的长槽 (长度根据微动开关的行程而定),所以细PVC管只能沿着粗 PVC管以长槽的长度为行程上下移动,细PVC管和泡沫板就不能掉到水塔底部.

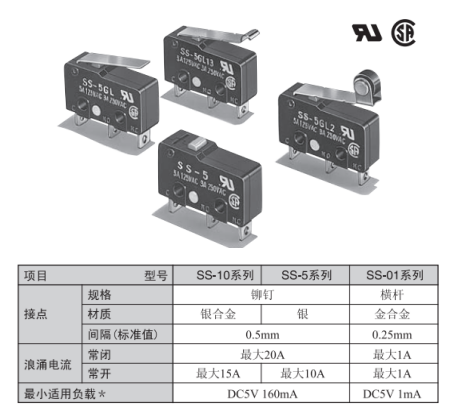

欧姆龙SS系列微动开关备有0.1A~10.1A型的各个品种,产品规格齐全,是欧姆龙畅销的微动开关,高安全而又可靠的超小型基本开关,深受厂家喜爱。
