我们生活中的计测仪器如气体检出器或分析装置、微差压计,空调设备中的VAV控制器、热交换器和医疗器械中的制氧机,都会用到压差传感器。
D6F系列传感器拥有引以为傲的高灵敏度,如蝴蝶振翼产生的微小气流,在规格书所标的环境温度和压力范围下,也能准确检测。
D6F系列传感器主要有三种类型,包括流量传感器、流速传感器、差压传感器。其测试原理如图所示,在没有气体流动的情况下以加热器为中心,温度分布左右对称;如有气体流动,在气体流动的状态下热电堆发生变化,将温差作为热电堆的电动势之差进行传感,从而具有高灵敏度,可以准确检测微小的气体流量。
欧姆龙流量传感器的系列产品阵容十分丰富,适用于不同的应用需求。今天要介绍的D6F-PH系列是D6F 欧姆龙MEMS流量传感器家族差压型分类的成员。
欧姆龙D6F-PH系列差压传感器有两种使用方法,一种是直接连接管道,连接两个气体腔,直接测定气体腔的压力差。另一种是通过旁路设计的方式间接连接,检测管道的流量值,进行从差压到流量的转换计算。
D6F-PH可以用于检测不含灰尘、油污、油雾等物质的干燥空气的压差, 不仅使用方便,且因采用高流量阻抗有效降低旁路配置影响,比直接流量传感器拥有更高性价比。
01、高精度,蝴蝶振翼亦能感知

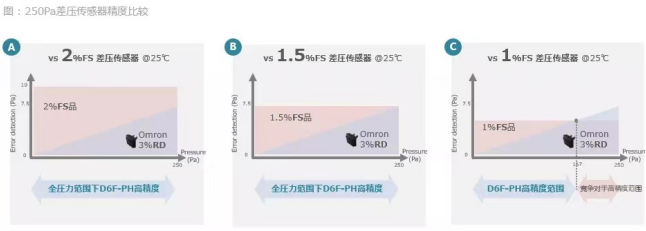

欧姆龙D6F-PH具备直线补偿、温度补偿功能,通过ASIC的线性温度补偿实现D6F-PH的精度为3%RD(25~100% F.S),特别是在低压范围内的精度更好。相对于一般的差压传感器的FS精度保证,欧姆龙D6F-PH为RD精度保证,帮助设备实现更高精度的测量。
02、可选压力范围广,尺寸小
根据用户的不同需求,D6F-PH系列差压传感器拥有三档测量范围:0~250Pa、-50~50Pa、-500~500Pa。针对超微差压检测,欧姆龙MEMS流量传感器推出了±50Pa的规格。
体积小,重量轻、产品设计结构灵活,是MEMS传感器与传统传感器相比的核心优势,D6F-PH系列差压传感器继承了MEMS传感器的基因,加载了小尺寸(1.55mm x 1.55mm,厚0.4mm)的流量传感芯片的它尺寸仅18mm x 16mm x 20.8mm,产品小型化可适用于空间狭小的应用场景中。
03多种连接头,实现更高的设计自由度
D6F-PH系列差压式传感器有两种封装方式,可采用基板连接和连接器连接。全新推出的歧管接头不需要管道可配管直接连接。不同规格的连接方式,为客户提供更高自由度的设计。
欧姆龙MEMS传感器在传感技术和工艺方面拥有其的优势所在,与不同行业的客户深入合作,推出创新的传感器产品,致力于将“感知”的触角伸向物联网的每个角落,让我们的未来生活更智能!详细规格书和选型,请咨询客服人员!
