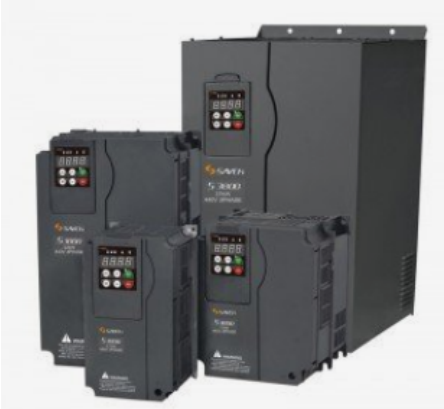

变频器的分类

分为 1 交---交型 输入是交流，输出也是交流

将工频交流电直接转换成频率、电压均可控制的交流，又称 直接式变频器

2 交—直---交型 输入是交流，变成直流 再变成交流输出

将工频交流电通过整流变成直流电，然后再把直流电变成频率、电压、均可控的交流电又称为间接变频器。

多数情况都是交直交型的变频器。

变频器的组成

由主电路和控制电路组成由主电路 由整流器 中间直流环节 逆变器 组成

先看主电路原理图

三相工频交流电 经过VD1 ~ VD6 整流后， 正极送入到缓冲电阻RL中，RL的作用是防止电流忽然变大。经过一段时间电流趋于稳定后，晶闸管或继电器的触点会导通

短路掉缓冲电阻RL ，这时的直流电压加在了滤波电容CF1、CF2 上，这两个电容可以把脉动的直流电波形变得平滑一些。由于一个电容的耐压有限，所以把两个电容串起来用。

耐压就提高了一倍。又因为两个电容的容量不一样的话，分压会不同，所以给两个电容分别并联了一个均压电阻R1、R2 ，这样，CF1 和CF2 上的电压就一样了。

继续往下看，HL 是主电路的电源指示灯，串联了一个限流电阻接在了正负电压之间，这样三相电源一加进来，HL就会发光，指示电源送入。

接着，直流电压加在了大功率晶体管VB的集电极与发射极之间，VB的导通由控制电路控制，VB上还串联了变频器的制动电阻RB，组成了变频器制动回路。我们知道，

由于电极的绕组是感性负载，在启动和停止的瞬间都会产生一个较大的反向电动势，这个反向电压的能量会通过续流二极管VD7~VD12使直流母线上的电压升高，这个电压

高到一定程度会击穿逆变管V1~V6 和整流管VD1~VD6。当有反向电压产生时，控制回路控制VB导通，电压就会通过VB在电阻RB释放掉。当电机较大时，还可并联外接电阻。

一般情况下“+”端和P1端是由一个短路片短接上的，如果断开，这里可以接外加的支流电抗器，直流电抗器的作用是改善电路的功率因数。

直流母线电压加到V1~V6 六个逆变管上，这六个大功率晶体管叫IGBT ，基极由控制电路控制。控制电路控制某三个管子的导通给电机绕组内提供电流，产生磁场使电机运转。

例如：某一时刻，V1 V2 V6 受基极控制导通，电流经U相流入电机绕组，经V W 相流入负极。下一时刻同理，只要不断的切换，就把直流电变成了交流电，供电机运转。

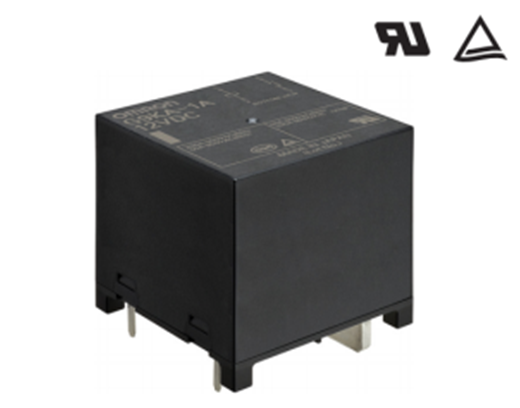

以上是变频器的原理介绍，而我们继电器“可以及时反应当前变频器的状态,可以用来给控制系统信号; 如:设定为表示是否上电,则:变频器上电,继电器动作,变频器没上电,继电器不动作,变频器上电了,才可以RUN; 也可以设定运转指示:则:变频器RUN,继电器动作;变频器不运转,继电器不动作;这样我们就知道马达状态;等等”，市场上不乏很多生产厂家在使用欧姆龙继电器，其质量的保证，品牌足够大的影响力定能助力企业发展，欢迎大家咨询，我们将为您提供专业的选型技术支持。
