新品发布:欧姆龙MOS FET继电器模块G3VM-□MT介绍

文章来源: 东莞市潺林电子有限公司人气:102发表时间:2021-09-17 15:02:01

欧姆龙新品G3VM-□MT MOS FET继电器模块介绍:


1、具备T开关功能,实现fA级的较小漏电流,有助于达到与以往的干簧继电器同等的测量性能;

2、接点构成:1a+T开关功能;

3、采用小型封装,有助于节省印刷电路板上的封装空间。



具体产品种类如下:


形状

接点构成

端子种类

负载电压

连续负载电流(最大)*

包装形式/卷切

包装形式/带状包装

(最大)*

主机

辅机

型号

最小包装单位

型号

最小包装单位



()

()

模块

1a

表面安装端子

20V

200mA

G3VM-21MT

1

G3VM-21MT(TR01)

100

60V

800mA

400mA

G3VM-61MT

G3VM-61MT(TR01)

100V

550mA

G3VM-101MT

G3VM-101MT(TR01)




1、带状包装(表面安装端子型)的订货请在型号末尾加上(TR01)。以卷切品购入的产品因无防湿包装,请在封装时采用手工焊接。

2、还备有每卷500个的产品(500/)

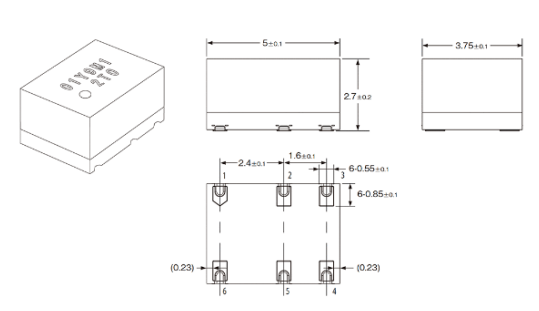

外形尺寸如下:标记内容与实际产品有所不同。





注意事项:

安全要点:

1、请勿在产品的输入电路、输出电路上外加过电压、过电流。否则可能会导致产品故障及起火。

2、接线及焊接请按照焊接条件进行正确操作。
若在焊接作业未完成的状态下使用产品,则会因通电时的异常发热导致烧损

保存条件

为实现系统要求的信赖度,降额措施必不可少。
为充分放心地使用产品,除了对最大额定值和推荐动作条件采取降额措施外,条件允许时还请在根据使用环境条件确认实际设备的基础上,进行留有充足余量的设计。

1、请保在不会有水淋到、无阳光直接照射的场所。

2、搬运和保存时,请按照包装箱上的注意事项进行处理。

3、请保存在常温、常湿、常压的场所。
此外,温度和湿度请以535℃、相对湿度请以4575%为大致标准。

4、请保存在硫化氢等腐蚀性气体及含盐气流不会触及产品,及用肉眼判断无尘埃、铁屑的场所。

5、请保存在温差较小的场所。保存时温度的剧烈变化会导致结露、导线的氧化与腐蚀等,并引起焊锡熔析性的劣化。

6、将产品从包装中取出后再次保存时,请使用经过防带电处理的存放容器。

7、无论何种场合,请勿对产品施加会导致变形、变质的力。

8、本公司产品的保证期限为产品购买后或交付到指定场所后的 1年之内。
通常存放一年以上时,建议在使用前先确认锡焊性。
