连接不简单,高效往这看, 欧姆龙全新连接器XW4M/XW4N !

文章来源: 东莞市潺林电子有限公司人气:18发表时间:2021-04-29 19:59:33

印刷基板用端子台连接器是电子设备中不可或缺的器件,它的作用是把电缆与印刷基板简单灵活地连接在一起。如今,随着电子设备小型化的趋势越发明显,设备内部的PCB板布局也越发紧凑,用户对于高密度、高效率、高可靠性的连接方案不断提出新的要求。


1、高灵活度,提升作业效率

XW4M/XW4N采用创新的连接器嵌合构造,不仅插拔轻松、设计紧凑,并且较大限度地保证了接触可靠性,能够提高连接器插拔及电缆接线作业的效率,有助于检查组装保养工作的进行。

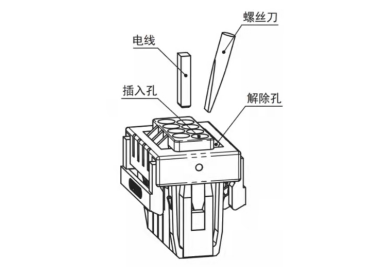

XW4N插座顶面,已经按照标准刻印了引脚号,用户无需在基板等其他位置刻印。在面对多股线的连接需求时,用户可采用XW4M/XW4N免持机构,保持螺丝刀插入状态,实现较高的接线效率。在使用安装时,可采用回流焊的方式以对应通孔回流焊。


2、安全可靠,使用放心

XW4M/XW4N满足全球行业安全标准,符合UL(文件No.E245101)要求。在材料选择上,XW4N外壳采用PA材质,导杆为PBT材质。XW4M的外壳插头采用LCP材质,在满足环保的同时,也提供了较宽的温度、湿度范围特性,能够在环境较为严苛的应用中工作,并具有较高的插拔寿命。

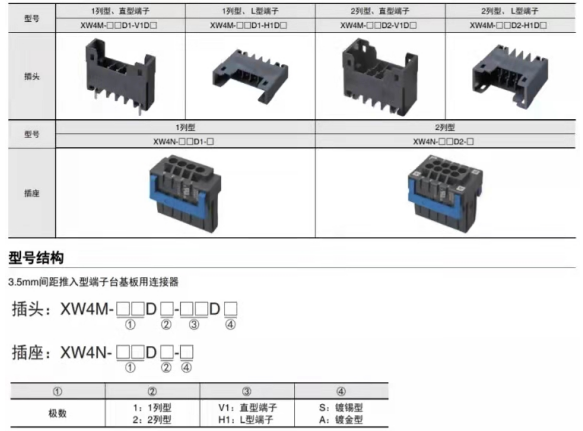

3、型号丰富,便于选择

端子台连接器有一些基本的配置,包括连接器的针脚的排列形式、端子结构以及触点的镀层材料等。欧姆龙XW4M/XW4N根据配置的不同,提供多种型号产品,可让客户根据应用需求进行选型。


线对板连接器承载了电路板与外部信号或电源间的互联需求,为系统扩展提供了一种更简单、便利的连接方式。在连接器领域,欧姆龙拥有非常丰富的研发经验,我们希望通过不断创新的技术,向客户创造更多价值。我们也期待欧姆龙电子部件的XW4M/XW4N产品,能够带给您更灵活、高效的连接体验。
