介绍OMRON继电器是如何识别与它的检测方法图解

文章来源: 东莞市潺林电子有限公司人气:57发表时间:2021-04-21 18:01:36

以下由潺林电子给大家介绍OMRON继电器是如何识别与它的检测方法图解:

OMRON继电器是一种常用的控制器件,它可以用较小的电流来控制较大的电流,用低电压来控制高电压,用直流电来控制交流电等,并且可实现控制电路与被控电路之间的隔离,在自动控制、遥控、保护电路等方面得到广泛的应用


电器的文字符号为“K”,图形所示。在电路图中,继电器的接点可以画在该继电器线圈的旁边,或在远离该继电器线圈的地方,而用编号表示它们的彼此关系。

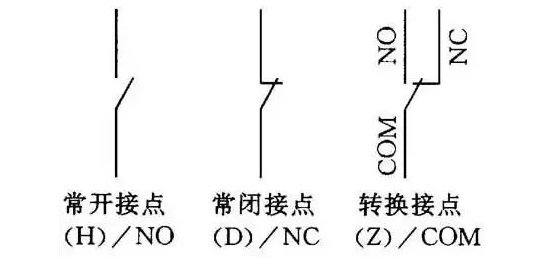

继电器的接点多种多样,可分为单组接点继电器和多组接点继电器两大类。其中,单组接点继电器又分为常开接点(动合接点,简称H接点)、常闭接点(动断接点,简称D接点)和转换接点(简称Z接点)三种。多组接点继电器既可以包括多组相同形式的接点,又可以包括多组不同形式的接点。


继电器参数有额定工作电压、额定工作电流、线圈电阻、接点负荷等。额定工作电压是指继电器正常工作时线圈需要的电压,对于直流继电器是指直流电压,对于交流继电器则是指交流电压。同一种型号的继电器往往有多种额定工作电压以供选择,并在型号后面加以规格号来区别。
