欧姆龙连接器的种类和特点介绍

文章来源: 东莞市潺林电子有限公司人气:76发表时间:2020-12-24 20:22:58

潺林电子为大家介绍欧姆龙连接器的种类和特点,在我们说欧姆龙品牌的连接器时,我们得首先了解什么是连接器?“连接器”在半导体电子元器件中是一个很神奇的存在,它们家族庞大,种类繁多,身材虽小却承担起了实现电源、信号和数据与设备之间传输的“重任”。今天我们的主人公便是连接器家族的重要一员—IDC连接器

欧姆龙电子部件的IDC连接器共分为四大产品系列,它们分别是XG2扁平电缆连接器(PCB型)系列、XG4扁平电缆连接器(通用型)系列、XG5散线压接连接器系列、XG8通用插头系列。

欧姆龙电子部件的XG2系列IDC连接器通过压接连接方式,电缆的末端无需进行处理,所有的端子可一次连接完成。XG2系列产品采用了高5.8mm、宽度6.8mm的小型化尺寸设计,大幅提高了印刷基板的封装效率。

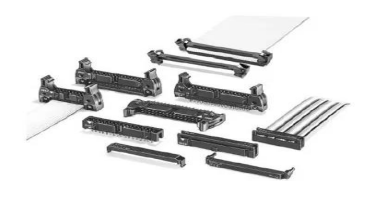

      欧姆龙电子部件XG4系列IDC连接器通过采用新型生产力设计,兼具高可靠性与低成本的特点,实现了优秀的产品性价比。XG4系列的使用环境温度为-55~+105℃,在低温的环境下XG4系列也可确保器件本身不结冰。欧姆龙XG4系列MIL规格标准品,符合UL规格(File No. E103202)认证。

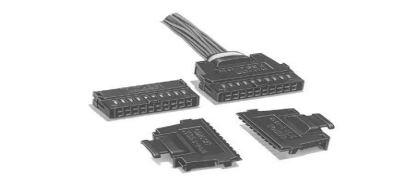

XG5是欧姆龙电子部件旗下的散线压接连接器系列,XG5系列采用双槽压接式的结构设计,通过绝缘柱体实现了高可靠性、大电流(3A)散线压接连接。该系列具有品种丰富的外盖,通过使用这些不同的外盖可实现省空间布线或确散线的连接。 欧姆龙电子部件XG4系列IDC连接器通过采用新型生产力设计,兼具高可靠性与低成本的特点,实现了优秀的产品性价比。XG4系列的使用环境温度为-55~+105℃,在低温的环境下XG4系列也可确保器件本身不结冰。欧姆龙XG4系列MIL规格标准品,符合UL规格(File No. E103202)认证。


XG8系列IDT连接器可与各种插座嵌合,用途十分广泛。该系列产品采用了2列型L型端子插头采用区间型基板,提高了焊接效率,此外XG8系列还使用了简易的锁定摆杆,在使用过程中可以方便锁定(XG8V、XG8W直型除外)。



作为常见电连接器的一种,IDC连接器通过特殊设计的连接点连接到绝缘电缆的导体,该连接点贯穿模拟并与电线连接。连接过程会迫使选择性锐化的刀片穿过绝缘层,无需在连接之前剥去半导体的绝缘层,从理论上实现了非常可靠的气密连接。IDC连接器也凭借着可靠与性能兼具的优势,被广泛应用在工业、汽车等领域。
