固态继电器定义与工作原理

文章来源: 东莞市潺林电子有限公司人气:267发表时间:2018-08-08 19:20:04

一、固态继电器的定义是什么?

       固态继电器(Solid State Relay,缩写SSR),是由微电子电路,分立电子器件,电力电子功率器件  组成的无触点开关。控制端与负载端的隔离用光电耦合或脉冲信号。固态继电器的输入端用微小的控制信号,达到直接驱动大电流负载。

二、SSR和有接点继电器的区别:
      所谓SSR,是固态继电器的简称,是无可动接点部分的继电器(无接点继电器)。在动作上与有接点继电器相同,但是该继电器使用半导体闸流管,晶闸管开关元件、二极管晶体管等半导体开关元件。另外也使用名为光电耦的光半导体,使其输入输出绝缘。光电耦合器的特点是用光的信号在绝缘空间中进行传送,所以绝缘性更好,传送速度也更快。

      SSR是用无接点的电子零件制造的,比有接点有更多优点,其中较大的优点是:它不会像有接点继电器一样因开关而损耗接点。

特别是:
1、可以对应高速、高频率开关
2、没有接触不良
3、发生干扰小
4、没有运作音等
适用于广泛的领域。

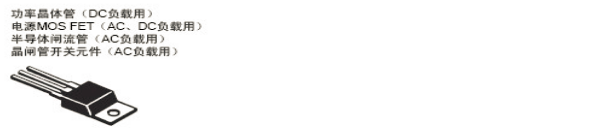

     固态继电器SSR的构成:
