必须将晶体管的发射极接地,具体电路如下:
NPN晶体管驱动时:当晶体管T1基极被输入高电平时,晶体管饱和导通,集电极变为低电平,因此继电器线圈通电,触点RL1吸合。
当晶体管T1基极被输入低电平时,晶体管截止,继电器线圈断电,触点RL1断开。
PNP晶体管驱动电路目前没有采用,因此在这里不作介绍。
1.1电路中各元器件的作用:
晶体管T1可视为控制开关,一般选取VCBO≈VCEO≥24V,放大倍数β一般选择在120~240之间。。电阻R1主要起限流作用,降低晶体管T1功耗,阻值为2 KΩ。电阻R2使晶体管T1可靠截止,阻值为5.1KΩ。二极管D1反向续流,抑制浪涌,一般选1N4148即可。
2 集成电路2003驱动继电器

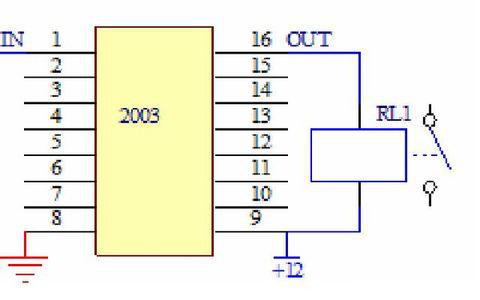

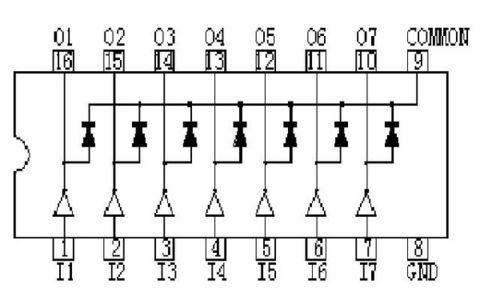

左图1~7是信号输入(IN),10~16是输出信号(OUT),8和9是集成电路电源。右图是集成块内部原理图。
