功率电感在高频设备中的作用及性能

文章来源: 东莞市潺林电子有限公司人气:1995发表时间:2017-12-28 11:41:31

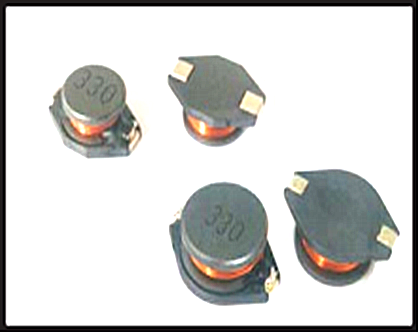

      功率电感是电感器类的其中一种,也是常用的电子元器件。而电感在工作通电时都有一定的功率,此功率一般是无功功率,如果考虑电感导线的直流电阻工作时也消耗一定的有功功率;所以所谓功率电感,一般指那些电流较大的电感,当电流经过导线时,导线的四周会产生一定的电磁场,并在处于这个电磁场中的导线产生感应电动势--自感电动势,我们将这个作用称为电磁感应,为了增强功率电感感应,人们常将绝缘的导线绕成一定圈数的线圈,我们将这个线圈称为电感线圈或电感器,简称为电感。


      在高频电子设备中,印制电路板上一段特殊外形的铜皮也能够构成一个电感器,通常把这种电感器称为印制功率电感或微带线。微带线在电路原理图中通常符号来表示,假如只是一根短粗黑线,则称其为微带线;若是两根平行的短粗黑线,则称其为微带线藕合器。在电路中,微带线耦合器的作用有点相似变压器,用于信号的变换与传输,有时也称为互感器。

    功率电感器的性能与电容器的性能正好相反,它具有阻止交流电经过而让直流电顺利经过的特性,直流信号经过线圈时的电阻就是导线自身的电阻压降很小;当交流信号经过线圈时,线圈两端将会产生自感电动势,自感电动势的方向与外加电压的方向相反,障碍交流的经过,所以电感器的特性是通直流、阻交流,频率越高,线圈阻抗越大,电感器在电路中经常和电容器一同工作,构成LC滤波器、LC振荡器等。另外,人们还应用功率电感的特性,制造了阻流圈、变压器、继电器等。

    在DC-DC转换器中,电感器是仅次于IC的核心元件。通过选择恰当的电感器,能够获得较高的转换效率。在选择电感器时所使用的主要参数有电感值、额定电流、交流电阻、直流电阻等,在这些参数中还包括功率电感器特有的概念。
