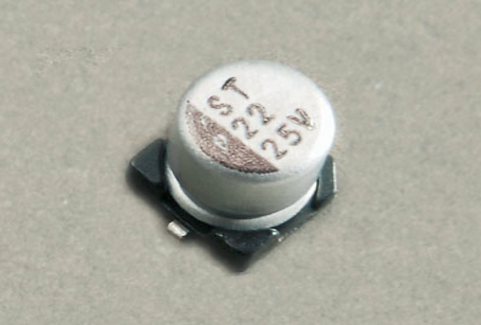

贴片电解电容的滤波作用与耦合作用

文章来源: 东莞市潺林电子有限公司人气:2428发表时间:2017-12-06 14:22:30



        什么是电解电容?电解电容是电容的一种,金属箔为正极(铝或钽),与正极紧贴金属的氧化膜(氧化铝或五氧化二钽)是电介质,阴极由导电材料、电解质(电解质可以是液体或固体)和其他材料共同组成,因电解质是阴极的主要部分,电解电容因此而得名。同时电解电容正负不可接错。铝电解电容器可以分为四类:引线型铝电解电容器;牛角型铝电解电容器;螺栓式铝电解电容器;固态铝电解电容器。

     贴片电解电容器有什么作用?

    1.滤波作用,在实际中,为了防止电路各部分供电电压因负载变化而产生变化,所以在电源的输出端及负载的电源输入端一般接有数十至数百微法的贴片电解电容.在电源电路中,整流电路将交流变成脉动的直流,而在整流电路之后接入一个较大容量的贴片电解电容,利用其充放电特性,使整流后的脉动直流电压变成相对比较稳定的直流电压。由于大容量的贴片电解电容一般具有一定的电感,对高频及脉冲干扰信号不能有效地滤除,故在其两端并联了一只容量为0.001--0.lpF 的电容,以滤除高频及脉冲干扰.
贴片电解电容起到消除电路中的杂波的作用,从而为CPU提供相对稳定的电流供应。

  2.耦合作用:在低频信号的传递与放大过程中,为防止前后两级电路的静态工作点相互影响,常采用电容的藕合功能.

  3.震荡回路就是可以产生震荡的回路,原理:根据贴片电解电容两端的电压不可以产生突变的原理。一般由4部分构成,1 RC充电回路 2 RC 放电回路 3 开关回路 4 反馈 RC充放电时间决定了震荡的频率。至于说电容和电阻构成的回路可以产生震荡的问题,那要看怎么接的电容和电阻,不是所有的电容和电阻构成的回路都可以产生震荡。
