行业内作为最适合传感器连接的e-CON规格标准的简易接线连接器,是专为FA设备·连接器制造商标准化后的规格,欧姆龙电子部品的代表型号有XN2,具备插头、插座等种类。
一、基本特点:
1、 接线方式采用产业界最受欢迎的“弹簧固定方式”
2、 无需特殊工具即可方便地进行接线
3、 支持重复接线(维修)。至少维修次数为10次
4、 一个连接器可以对应AWG28(0.08mm2)-AWG20(0.5mm2)的电线范围
5、 符合ROHS

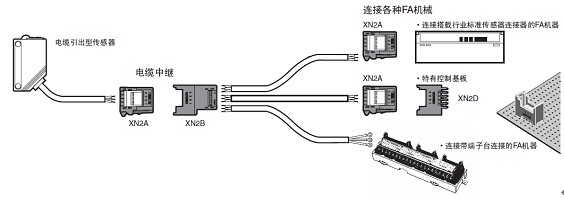

二、布线构成实例

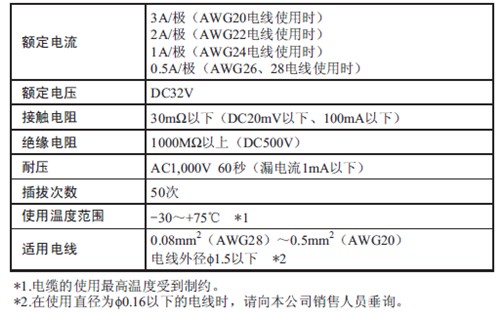

三、额定值/性能

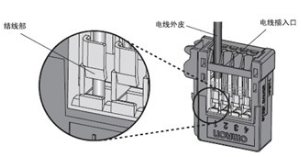

四、接线顺序图
×准备电线
|
配合本体侧面表示的“STRIPGAUGE”,将电线的外皮剥去7~8mm后,拧在一起。 |
|
×连接顺序 |
1、 用一字螺丝刀将位于操作口内部的操作摆杆按至锁定 |
|
2、将电线插入到电线插入口的深处。电线的外皮必须进入到电线插入口内部,并确认导线尖端通过了接线部。 |
|
|
3、将一字螺丝刀升入接触口,将摆杆轻轻拉回。听到“啪”的一声时为操作摆杆复位。 |
|
|
4、最后确认以下事项 #操作摆杆已复位 #再次确认2中的项目(轻轻拉拽电线,收到阻力为已接线) |
|
|
×接线解除顺序 |
1、按下操作摆杆,确认操作摆杆处于锁定状态,将电线拉出 |
|
2、连接解除完毕后,务必将摆杆复位。当然需要继续接线时可以在摆杆不复位的状态下,进行接线操作。
|
五、产品应用
光刻机、焊线机、探测器、氧化·扩散装置、液晶制造装置、贴片机、电子部件组装机、FA机器、自动门、平板显示器等等
