（单位：mm）
东莞市潺林电子有限公司公司是专业的电子元器件提供商，一直专注于国际一流品牌的元器件销售服务及技术支持
0769-22487520
13066948787
13066948787

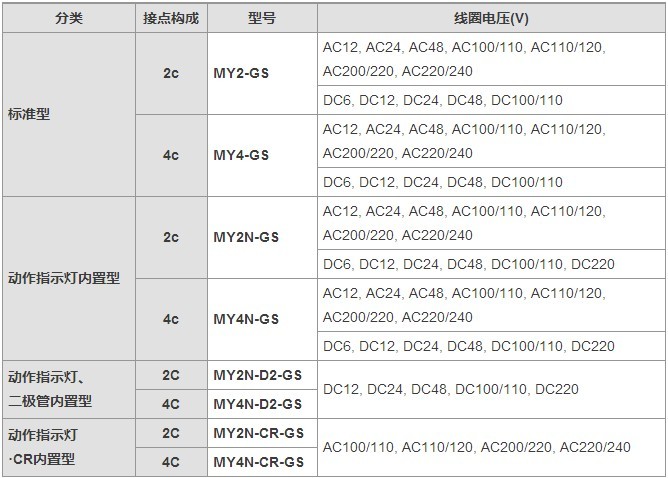

MY-GS 种类

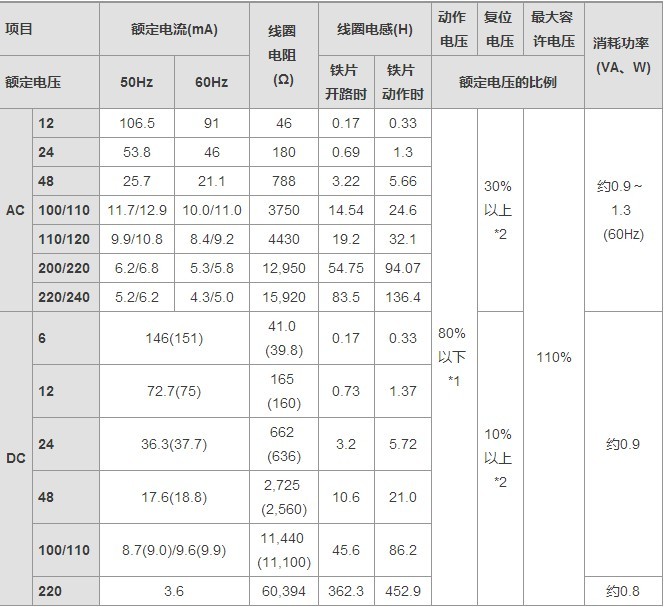

操作线圈
2 ：AC线圈电阻、电感的值为参考值。（60Hz时）
3 ：动作特性指的是线圈温度为+23℃时的值。
4 ：DC线圈的额定电流、线圈电阻（ ）内表示带动作指示灯的值。
5 ：最大容许电压指的是环境温度为+23℃时的值。
*1. 每个产品有个体差异，预测实际值为80%以下。
施加额定值80%以上的电压时，继电器会运行，但若要实现规定的性能，请向线圈施加额定电压。
*2. 每个产品有个体差异，预测实际值为AC30%以上、DC10%以上。若要切实复位，请确保小于该值。

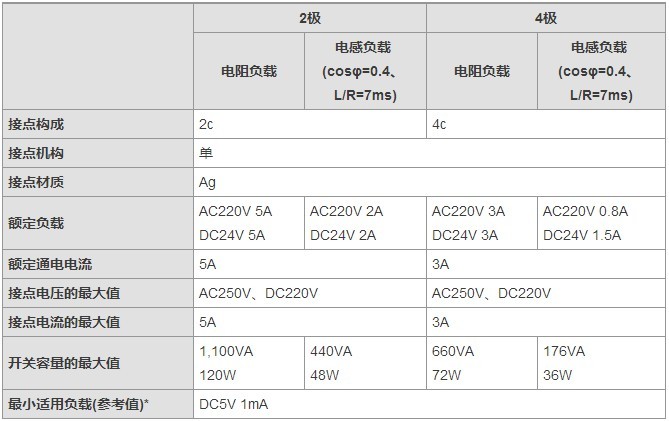

开关部
表示电子回路等微小负载等级中可开关极限的大致基准，并非保证值。

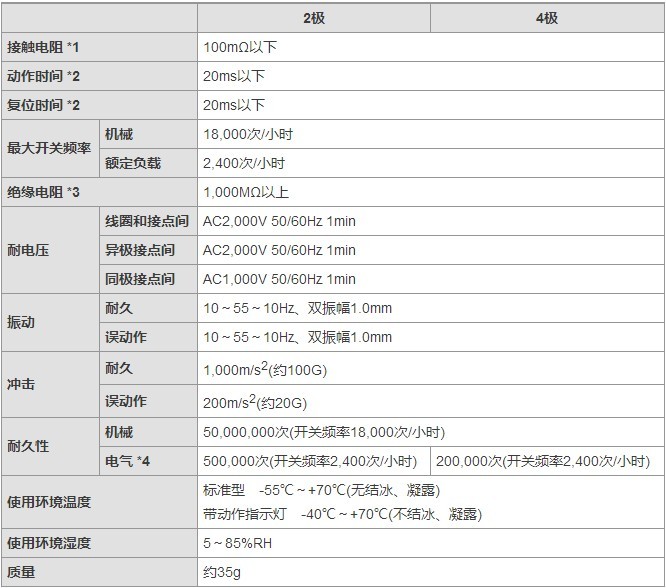

性能
该值可能因开关频率、环境、希望可靠性基准而发生变化。请在实际使用条件下对实际设备进行确认。
*1. 测量条件： DC5V 1A 电压下降法。
*2. 测量条件： 外加额定操作电压时不包括接点跳动时间。
*3. 测量条件： 用DC500V绝缘电阻计测量与耐电压项目中相同的部位
*4. 环境温度条件： +23℃
DUTY比：33%
（单位：mm）
注1：AC规格备有线圈断线自检功能。
2：对于DC规格，请在确认线圈极性后正确接线。
3：LED的颜色为AC红色、DC绿色。
注1：AC规格备有线圈断线自检功能。
2：对于DC规格，请在确认线圈极性后正确接线。
3：LED的颜色为AC红色、DC绿色。
关于连接插座、DIN导轨安装用另售件的详情，请参见“共用插座/DIN导轨相关产品”。
关于Push-In Plus端子台插座的详情，请参见“PYF-□□-PU/P2RF-□□-PU”。
| 插座型号 |
PYF08A-E PYF14A-E PYF08A-N PYF14A-N |
PY08-02 PY14-02 |
|
|---|---|---|---|
| 继电器型号 | |||
|
MY2-GS MY2N-GS MY4-GS MY4N-GS |
PYC-A1 1套(2根)
|
PYC-P
|
|
