HF94F 功率继电器

HF94F 功率继电器

产品分类:宏发功率继电器
产品说明:25A触点切换能力 · 双开断触点 · 多种接线方式 · 多位置安装 · 防尘罩型封装结构 · UL绝缘等级:F级 · 环保产品(符合RoHS) · 外形尺寸:(47.0 x 32.0 x 28.5) mm
  • 种类
  • 额定/性能

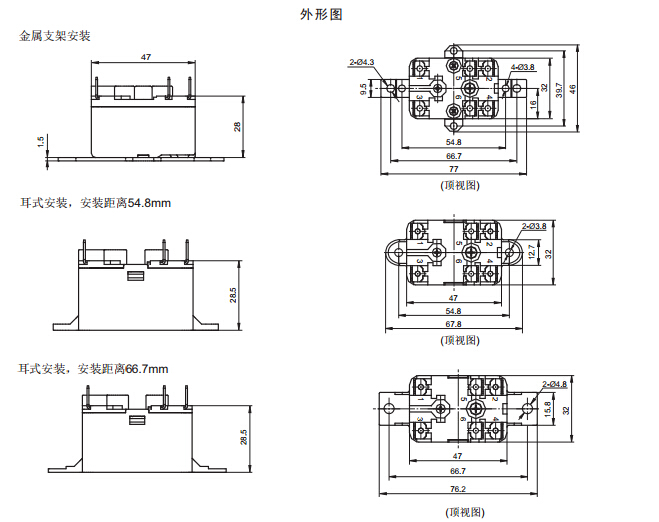

  • 外形尺寸
  • 注意事项
大功率继电器
产品型号:HF94F
· 25A触点切换能力
· 双开断触点
· 多种接线方式
· 多位置安装
· 防尘罩型封装结构
· UL绝缘等级:F级
· 环保产品(符合RoHS)
· 外形尺寸:(47.0 x 32.0 x 28.5) mm
触点参数
 触点形式: 1H,1Z,1D,1H+1D
 触点材料: AgCe, AgCdO
 触点负载: 18A 277VAC
 最大切换电压 : 277VAC
 最大切换功率: 4986VA
 机械耐久性: 1×106
 电耐久性: 1×105

 线圈参数
 额定电压: (6~120)VDC
(6~277)VAC
 额定线圈功率: 4.0VA, 2.4W
 性能参数
 绝缘电阻: 500MΩ
介质耐压
(线圈与触点间):
2000VAC
 动作时间(max.): 25ms(直流型)
 释放时间(max.): 25ms(直流型)
 温度范围: -40℃ ~ 65℃

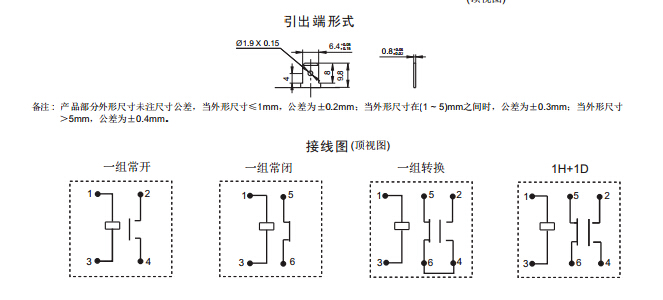

 引出端方式:  快连接式(QC)
