HF84F 功率继电器

HF84F 功率继电器

产品分类:宏发功率继电器
产品说明: 16A触点切换能力 · 多种位置安装 · 旋转衔铁结构 · 具有一组常开、常闭、转换触点形式 · 防尘罩型封装结构 · 环保产品 (符合RoHS) · 外形尺寸:(47.0 x 32.0 x 28.5) mm
  • 种类
  • 额定/性能

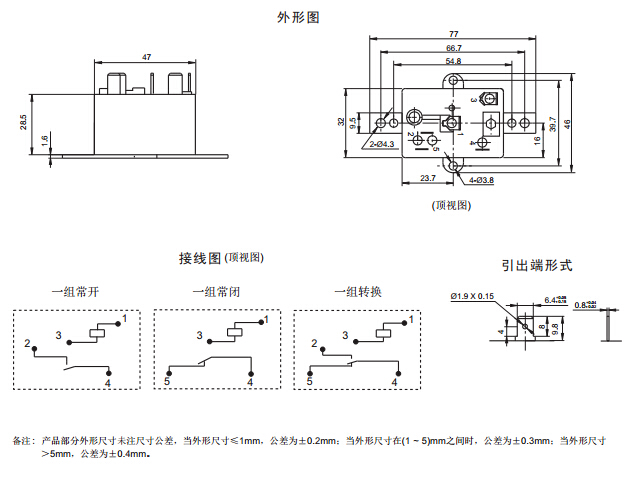

  • 外形尺寸
  • 注意事项
大功率继电器
产品型号:HF84F
· 16A触点切换能力
· 多种位置安装
· 旋转衔铁结构
· 具有一组常开、常闭、转换触点形式
· 防尘罩型封装结构
· 环保产品 (符合RoHS)
· 外形尺寸:(47.0 x 32.0 x 28.5) mm
触点参数
 触点形式: 1H,1Z,1D
 触点材料: AgCe
 触点负载: 1H,1D: 16A 120/240VAC
1Z: 8A 120/240VAC
 最大切换电压 : 240VAC
 最大切换功率: 3840VAC
 机械耐久性: 1×106
 电耐久性: 1×105次(详见安全认证报告)

 线圈参数
 额定电压: (6~120)VDC
(6~277)VAC
 额定线圈功率: 3.5VA, 2.1W
 性能参数
 绝缘电阻: 1500MΩ
介质耐压
(线圈与触点间):
2500VAC
 动作时间(max.): 25ms(直流型)
 释放时间(max.): 25ms(直流型)
 温度范围: -40℃ ~ 65℃
 引出端方式:  快连接式(QC)
