HF92F 功率继电器

产品分类：宏发功率继电器
产品说明： 30A触点切换能力 · 触点与线圈间耐压为4kV，爬电距离为8mm · 具有两组常开、两组转换触点形式 · 具有印制板式和面板式两种安装形式 · 塑封型和防尘罩型可供选择 · UL绝缘等级：F级 · 环保产品(符合RoHS) · 外形尺寸：(52.0 x 33.7 x 26.7) mm

技术资料下载

HF92F.pdf

种类
额定/性能

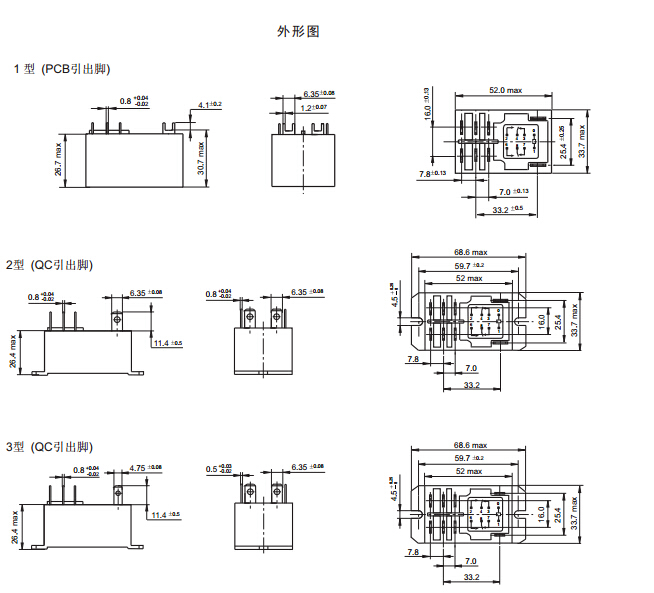

外形尺寸
注意事项

小型大功率继电器

产品型号：HF92F

· 30A触点切换能力
· 触点与线圈间耐压为4kV，爬电距离为8mm
· 具有两组常开、两组转换触点形式
· 具有印制板式和面板式两种安装形式
· 塑封型和防尘罩型可供选择
· UL绝缘等级：F级
· 环保产品(符合RoHS)
· 外形尺寸：(52.0 x 33.7 x 26.7) mm

触点参数

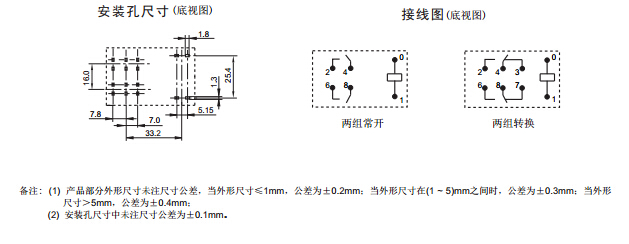

触点形式：	2H,2Z
触点材料：	AgSnO₂ , AgCdO
触点负载：	NO: 30A 250VAC、30A 277VAC NC: 3A 250VAC、3A 277VAC
最大切换电压：	277VAC
最大切换功率：	8310VA
机械耐久性：	5×10⁶次
电耐久性：	1×10⁵次(详见安全认证报告)

线圈参数
额定电压：	(5~110)VDC (24~277)VAC
额定线圈功率：	4.0VA, 1.7W

性能参数
绝缘电阻：	1000MΩ
介质耐压 (线圈与触点间)：	4000VAC
动作时间(max.)：	25ms(直流型)
释放时间(max.)：	25ms(直流型)

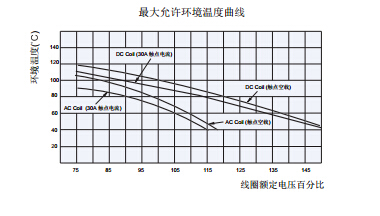

温度范围：	交流型: -40℃ ~ 65℃ 直流型: -40℃ ~ 85℃
引出端方式：	PCB直插式(THT) 快连接式(QC)
