HF116F-3 功率继电器
产品分类:宏发功率继电器
产品说明: 30A触点切换能力
· 触点与线圈间介质耐压4kV
· 可提供3mm触点间隙产品
· 具有一组常开、两组常开触点形式
· UL绝缘等级:F级绝缘等级可供选择
· 环保产品 (符合RoHS)

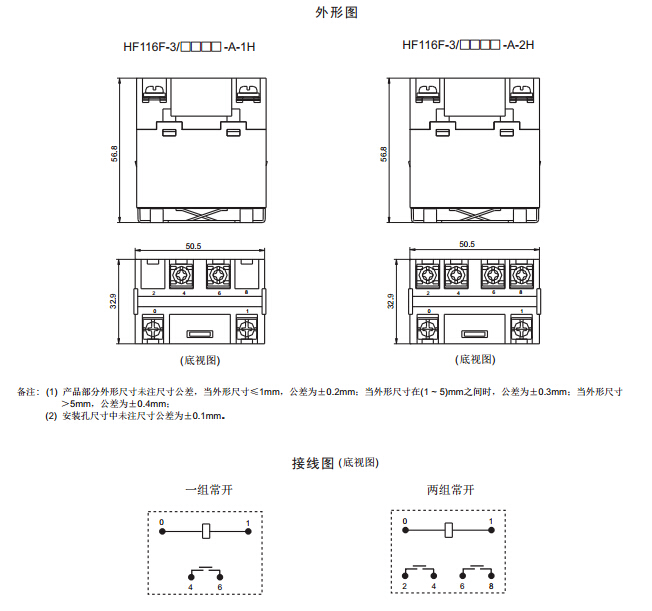

· 外形尺寸:(50.5 x 32.9 x 51.0) mm
小型大功率继电器
|
产品型号:HF116F-3
|
· 30A触点切换能力
· 触点与线圈间介质耐压4kV
· 可提供3mm触点间隙产品
· 具有一组常开、两组常开触点形式
· UL绝缘等级:F级绝缘等级可供选择
· 环保产品 (符合RoHS)
· 外形尺寸:(50.5 x 32.9 x 51.0) mm
|
触点参数
|
触点形式:
|
1H,2H
|
触点材料:
|
AgSnO2 , AgCdO
|
触点负载:
|
1H: 30A 250VAC/30A 277VAC
2H: 25A 250VAC/25A 277VAC
|
最大切换电压 :
|
277VAC
|

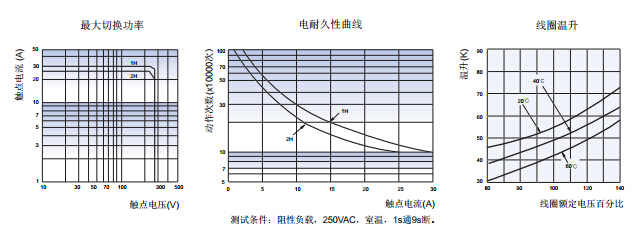

最大切换功率:
|
8310VA
|
机械耐久性:
|
1×107次
|
电耐久性:
|
1×105次(详见安全认证报告)
|

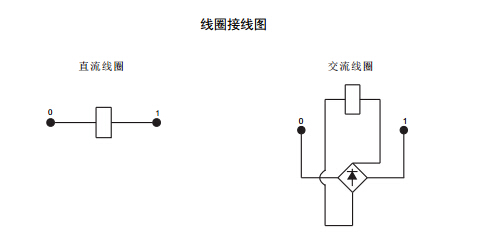

线圈参数
|
额定电压:
|
(3~200)VDC
(6~240)VAC
|
额定线圈功率:
|
2.7VA, 1.9W
|
|
性能参数
|
绝缘电阻:
|
1000MΩ
|
介质耐压
(线圈与触点间):
|
4000VAC
|
动作时间(max.):
|
30ms(直流型)
|
释放时间(max.):
|
30ms(直流型)
|
温度范围:
|
-55℃ ~ 70℃
|
引出端方式:
|
PCB直插式(THT) 快连接式(QC) 螺钉式
|
|
