HF2150  功率继电器

HF2150 功率继电器

产品分类:宏发功率继电器
产品说明:30A触点切换能力 · 结构紧凑 · 触点与线圈间介质耐压2.5kV · 具有一组常开、常闭、转换触点形式 · 塑封型和防尘罩型可供选择 · UL绝缘等级:F级绝缘等级可供选择 · 环保产品 (符合RoHS) · 外形尺寸:(31.8 x 27.0 x 19.1) mm
  • 种类
  • 额定/性能

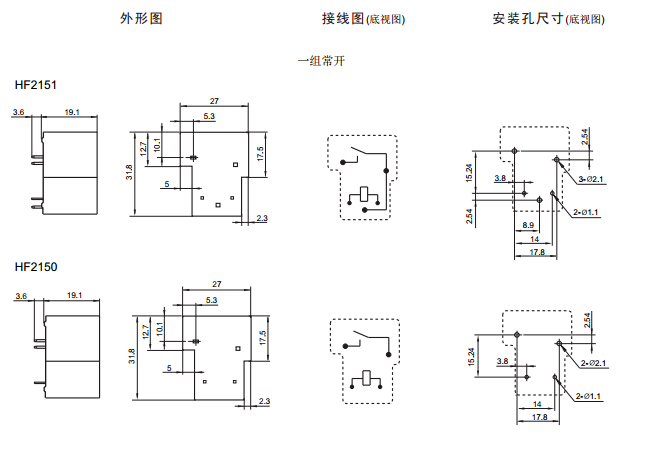

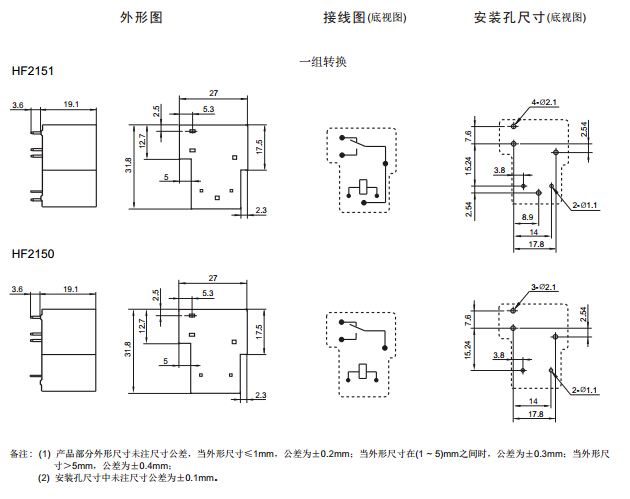

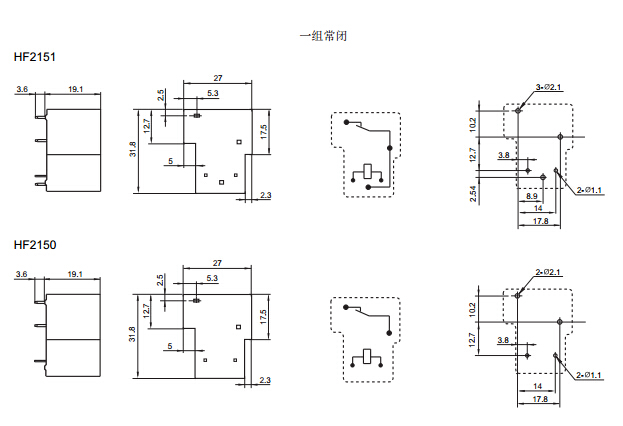

  • 外形尺寸
  • 注意事项
小型大功率继电器
产品型号:HF2150
· 30A触点切换能力
· 结构紧凑
· 触点与线圈间介质耐压2.5kV
· 具有一组常开、常闭、转换触点形式
· 塑封型和防尘罩型可供选择
· UL绝缘等级:F级绝缘等级可供选择
· 环保产品 (符合RoHS)
· 外形尺寸:(31.8 x 27.0 x 19.1) mm
触点参数
 触点形式: 1H,1Z ,1D
 触点材料: AgCdO
 触点负载: 1H: 30A 240VAC/20A 30VDC
1D: 15A 240VAC/10A 30VDC
1Z: 20A/10A 240VAC/30VDC
 最大切换电压 : 277VAC / 30VDC
 最大切换功率: 7200VA / 600W
 机械耐久性: 1×107
 电耐久性: 1×105

 线圈参数
 额定电压: (5~110)VDC
 额定线圈功率: 0.9W
 性能参数
 绝缘电阻: 1000MΩ
介质耐压
(线圈与触点间):
2500VAC
 动作时间(max.): 15ms
 释放时间(max.): 10ms
 温度范围: -55℃ ~ 85℃
 引出端方式: PCB直插式(THT)
