HF2110/HF2120 功率继电器

产品分类：宏发功率继电器
产品说明：30A触点切换能力 · 触点与线圈间介质耐压2.5kV · HF2110为印制板式 HF2120为印制板式与快连接式 · UL绝缘等级：F级绝缘等级可供选择 · 具有一组常开、常闭、转换触点形式 · 环保产品 (符合RoHS) · 外形尺寸：(HF2110) (28.4 x 23.5 x 15.3) mm

技术资料下载

HF2110_HF2120.pdf

种类

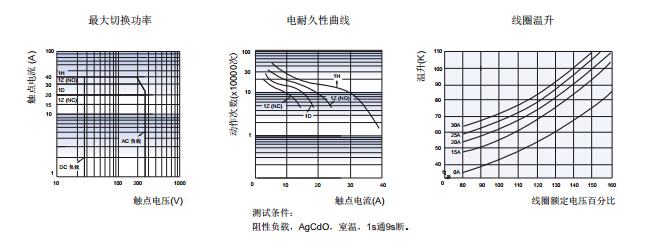

额定/性能

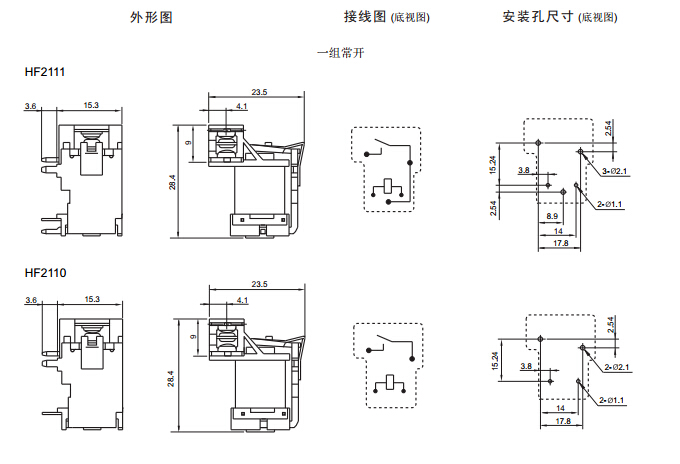

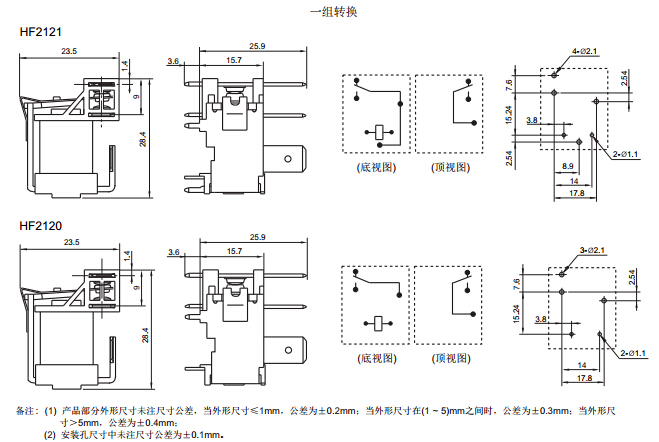

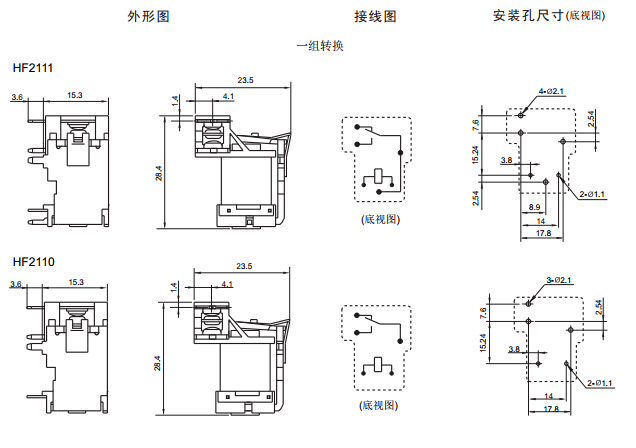

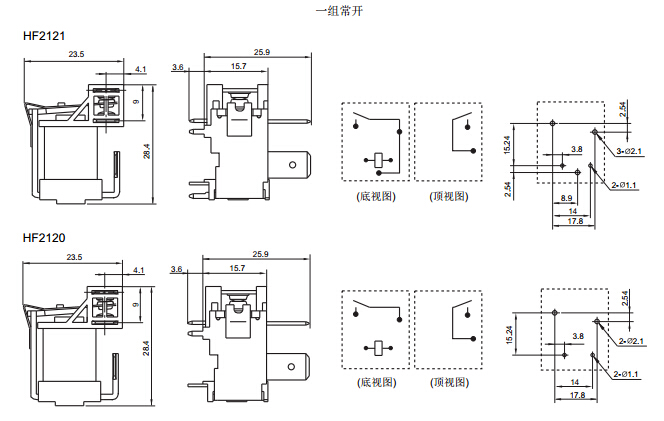

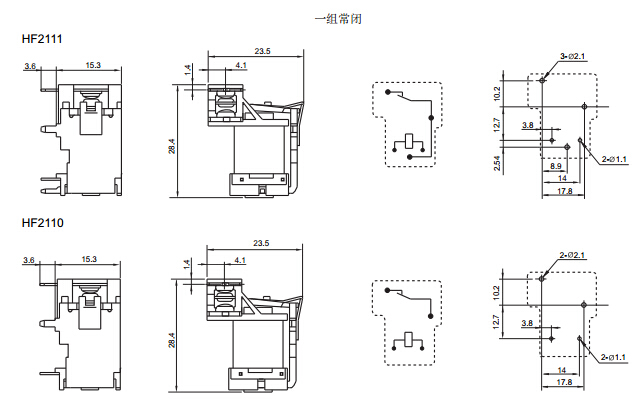

外形尺寸
注意事项

小型大功率继电器

产品型号：HF2110/HF2120

· 30A触点切换能力
· 触点与线圈间介质耐压2.5kV
· HF2110为印制板式
HF2120为印制板式与快连接式
· UL绝缘等级：F级绝缘等级可供选择
· 具有一组常开、常闭、转换触点形式
· 环保产品 (符合RoHS)
· 外形尺寸：(HF2110) (28.4 x 23.5 x 15.3) mm

触点参数
触点形式：	1H,1Z,1D
触点材料：	AgCdO
触点负载：	1H: 30A 240VAC/20A 30VDC 1D: 15A 240VAC/10A 30VDC 1Z: 20A/10A 240VAC/30VDC
最大切换电压：	277VAC / 30VDC
最大切换功率：	7200VA / 600W
机械耐久性：	1×10⁷次
电耐久性：	1×10⁵次

线圈参数
额定电压：	(5~110)VDC
额定线圈功率：	0.9W

性能参数
绝缘电阻：	1000MΩ
介质耐压 (线圈与触点间)：	2500VAC
动作时间(max.)：	15ms
释放时间(max.)：	10ms
温度范围：	-55℃ ~ 85℃
引出端方式：	PCB直插式(THT) 快连接式(QC)
