HF2100 功率继电器

HF2100 功率继电器

产品分类：宏发功率继电器
产品说明：30A触点切换能力 · 触点与线圈间介质耐压2.5kV · UL绝缘等级：F级绝缘等级可供选择 · 塑封型和防尘罩型可供选择 · 印制板式引出脚，触点快连接式引出 · 环保产品 (符合RoHS) · 外形尺寸：(32 x 27.5 x 28.0) mm
技术资料下载
HF2100.pdf
  • 种类

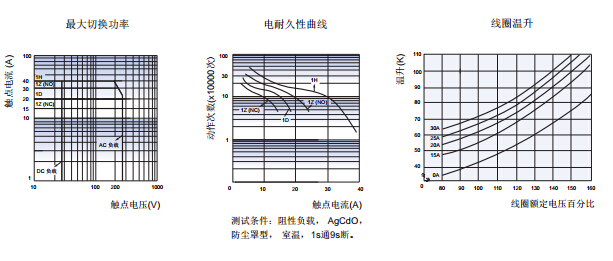

  • 额定/性能

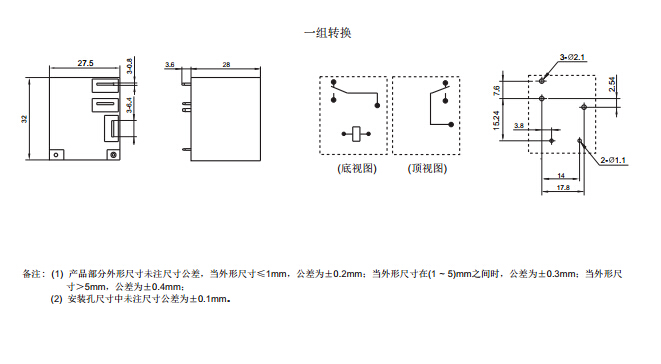

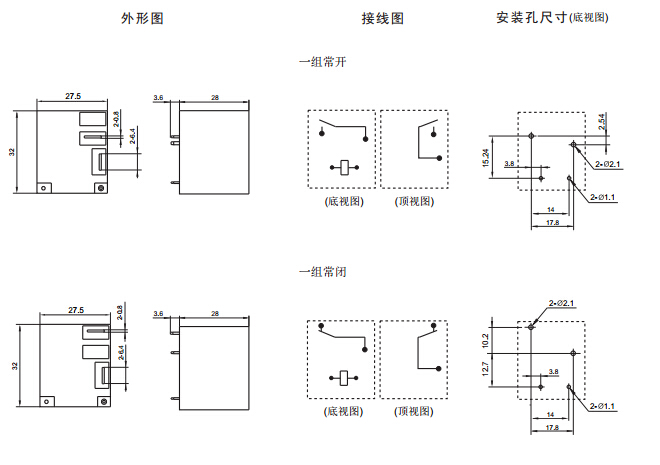

  • 外形尺寸
  • 注意事项
小型大功率继电器
产品型号：HF2100
· 30A触点切换能力
· 触点与线圈间介质耐压2.5kV
· UL绝缘等级：F级绝缘等级可供选择
· 塑封型和防尘罩型可供选择
· 印制板式引出脚，触点快连接式引出
· 环保产品 (符合RoHS)
· 外形尺寸：(32 x 27.5 x 28.0) mm
触点参数
　触点形式： 1H,1Z ,1D
　触点材料： AgCdO
　触点负载： 1H: 30A 240VAC/20A 30VDC
1D: 15A 240VAC/10A 30VDC
1Z: 20A/10A 240VAC/30VDC
　最大切换电压 ： 277VAC / 30VDC
　最大切换功率： 7200VA / 600W
　机械耐久性： 1×107次
　电耐久性： 1×105次(详见安全认证报告)

　线圈参数
　额定电压： (5~110)VDC
　额定线圈功率： 0.9W
　性能参数
　绝缘电阻： 1000MΩ
介质耐压
(线圈与触点间)： 		2500VAC
　动作时间(max.)： 15ms
　释放时间(max.)： 10ms
　温度范围： -55℃ ~ 85℃
　引出端方式： PCB直插式(THT)  快连接式(QC)
