HF105F-5  功率继电器

HF105F-5 功率继电器

产品分类:宏发功率继电器
产品说明: 40A触点切换能力 · 触点与线圈间介质耐压2.5kV,T型4kV · 塑封型和防尘罩型可供选择 · 印制板式引出脚和快连接引出脚 · UL绝缘等级:F级绝缘等级可供选择 · 环保产品 (符合RoHS) · 外形尺寸:(32.4 x 27.3 x 27.8) mm
  • 种类

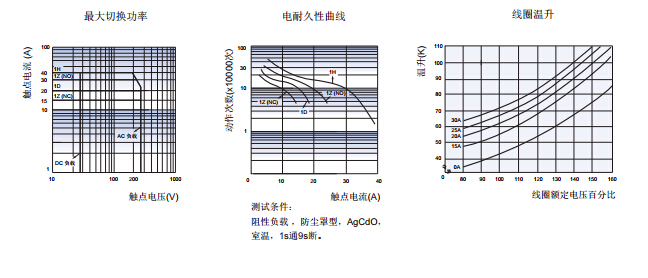

  • 额定/性能

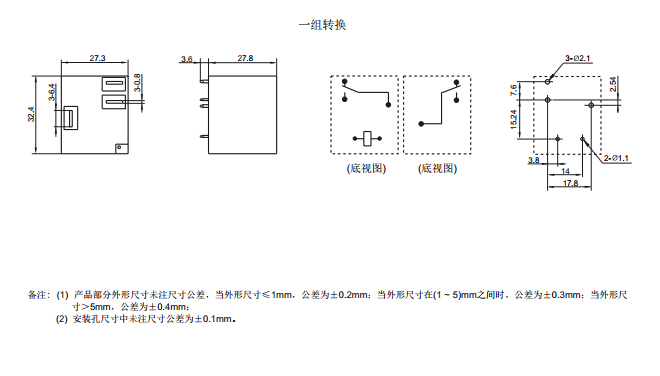

  • 外形尺寸
  • 注意事项
小型大功率继电器
产品型号:HF105F-5
· 40A触点切换能力
· 触点与线圈间介质耐压2.5kV,T型4kV
· 塑封型和防尘罩型可供选择
· 印制板式引出脚和快连接引出脚
· UL绝缘等级:F级绝缘等级可供选择
· 环保产品 (符合RoHS)
· 外形尺寸:(32.4 x 27.3 x 27.8) mm
触点参数
 触点形式: 1H,1Z ,1D
 触点材料: AgSnO2 , AgCdO
 触点负载: 1H: 30A 240VAC/20A 28VDC
1D: 15A 240VAC/10A 28VDC
1Z: 20A/10A 240VAC/28VDC
L型(1H): 25A 240VAC/20A/28VDC
 最大切换电压 : 277VAC / 28VDC
 最大切换功率: 7200VA / 560W
 机械耐久性: 1×107
 电耐久性: 1×105次(详见安全认证报告)

 线圈参数
 额定电压: (5~110)VDC
(12~277)VAC
 额定线圈功率: 2.0VA, 0.9W
 性能参数
 绝缘电阻: 1000MΩ
介质耐压
(线圈与触点间):
4000VAC/2500VAC
 动作时间(max.): 15ms(直流型)
 释放时间(max.): 10ms(直流型)
 温度范围: 直流:-55℃ ~ 85℃;交流:-55℃ ~ 60℃
 引出端方式: PCB直插式(THT)  快连接式(QC)
