HF105F-1 功率继电器
产品分类:宏发功率继电器
产品说明:产品型号:HF105F-1
· 40A触点切换能力
· 触点与线圈间介质耐压2.5kV、T型为4kV
· 敞开型、塑封型和防尘罩型可供选择
· UL绝缘等级:F级绝缘等级可供选择
· 环保产品 (符合RoHS)

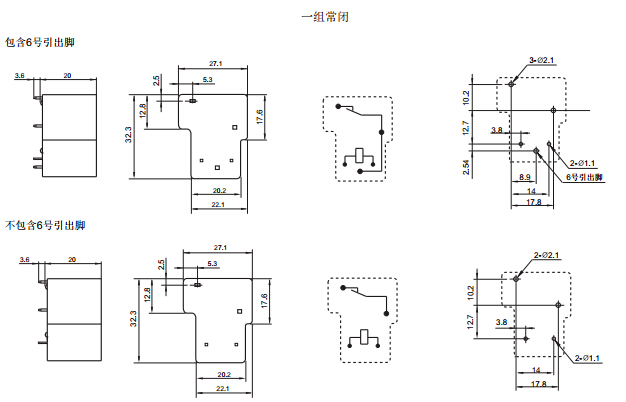

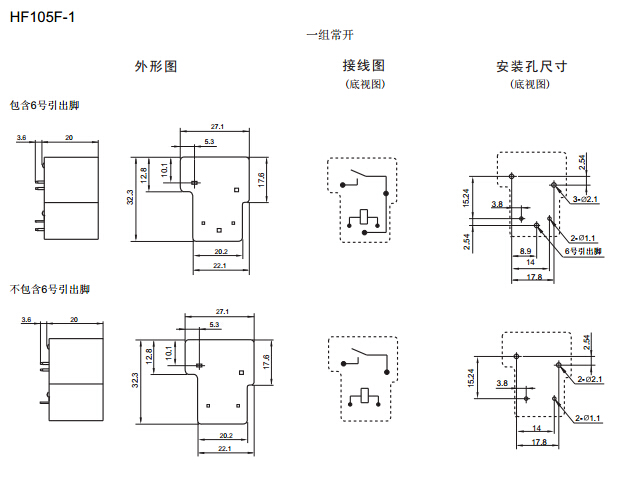

· 外形尺寸:(32.3x 27.1 x 20) mm
小型大功率继电器
|
产品型号:HF105F-1
|
· 40A触点切换能力
· 触点与线圈间介质耐压2.5kV、T型为4kV
· 敞开型、塑封型和防尘罩型可供选择
· UL绝缘等级:F级绝缘等级可供选择
· 环保产品 (符合RoHS)
· 外形尺寸:(32.3x 27.1 x 20) mm
|
触点参数
|
触点形式:
|

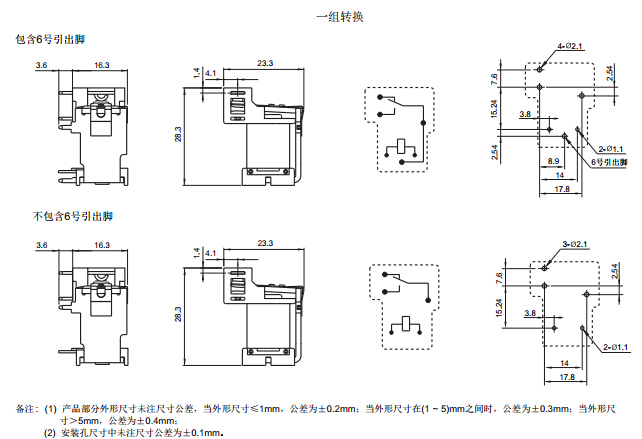

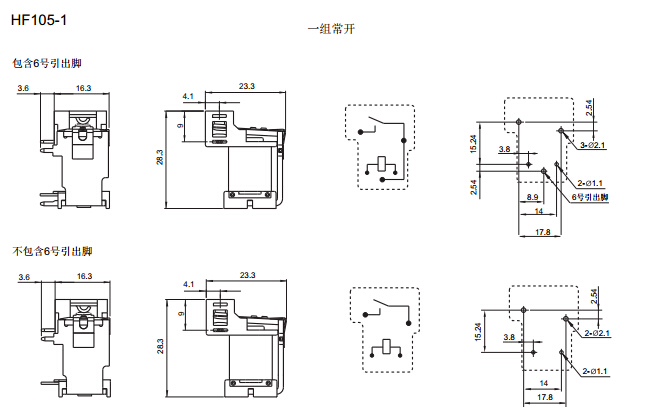

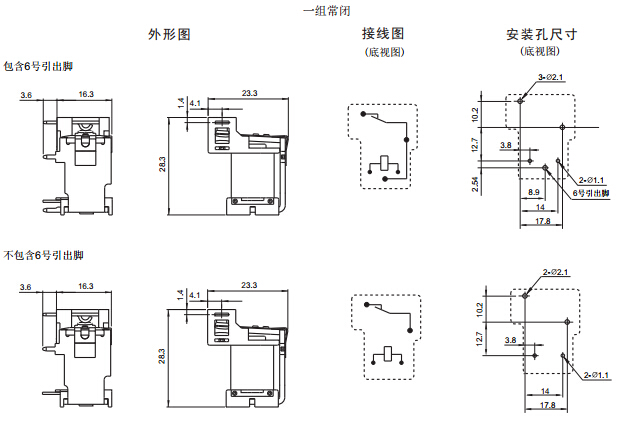

1H,1Z ,1D
|
触点材料:
|
AgSnO2 , AgCdO
|
触点负载:
|
1H: 30A 240VAC/20A 28VDC
1D: 15A 240VAC/10A 28VDC
1Z: 20A/10A 240VAC/28VDC
L型(1H): 25A 240VAC/20A 28VDC
|
最大切换电压 :
|
277VAC / 28VDC
|

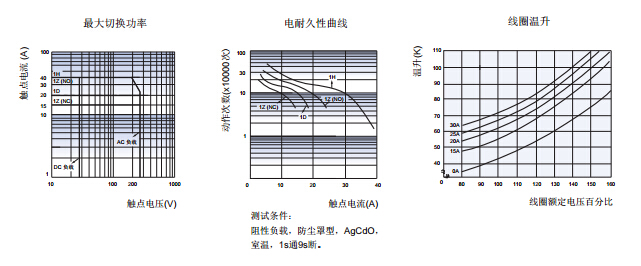

最大切换功率:
|
7200VA / 560W
|
机械耐久性:
|
1×107次
|
电耐久性:
|
1×105次(详见安全认证报告)
|
线圈参数
|
额定电压:
|
(5~110)VDC
(12~277)VAC
|
额定线圈功率:
|
2.0VA, 0.9W
|
|
性能参数
|
绝缘电阻:
|
1000MΩ
|
介质耐压
(线圈与触点间):
|
4000VAC
|
动作时间(max.):
|
15ms
|
释放时间(max.):
|
10ms
|
温度范围:
|
直流:-55℃ ~ 85℃;
交流:-55℃ ~ 60℃
|
引出端方式:
|
PCB直插式(THT)
|
|
