HF62F 功率继电器
产品分类:宏发功率继电器
产品说明: 适用于微波炉等产品
· 20A触点切换能力
· 线圈与触点间介质耐压5kV
· 线圈与触点间抗浪涌电压10kV
· 爬电距离为8mm
· 低高度,仅为24.2mm
· UL绝缘等级:F级绝缘等级可供选择
· 环保产品 (符合RoHS)

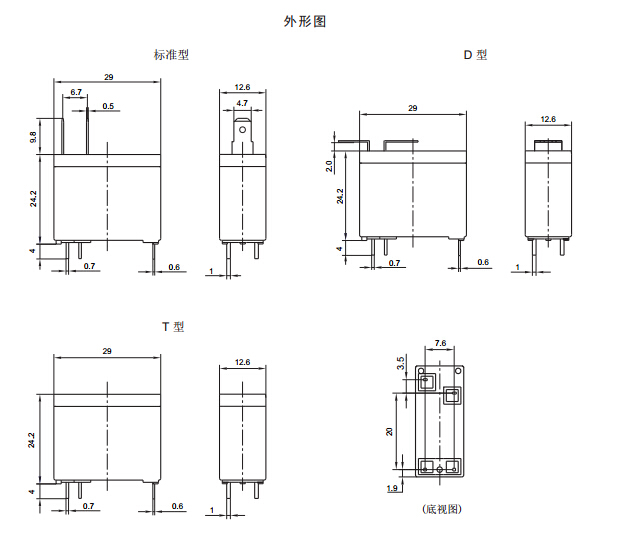

· 外形尺寸:(29.0 x 12.6 x 24.2) mm
小型大功率继电器
|
产品型号:HF62F
|
· 适用于微波炉等产品
· 20A触点切换能力
· 线圈与触点间介质耐压5kV
· 线圈与触点间抗浪涌电压10kV
· 爬电距离为8mm
· 低高度,仅为24.2mm
· UL绝缘等级:F级绝缘等级可供选择
· 环保产品 (符合RoHS)
· 外形尺寸:(29.0 x 12.6 x 24.2) mm
|
触点参数
|
触点形式:
|
1H
|
触点材料:
|
AgSnO2
|
触点负载:
|
16A 250VAC
16A 30VDC
|
最大切换电压 :
|
277VAC / 30VDC
|
最大切换功率:
|
4000VAC / 480W
|
机械耐久性:
|
1×107次
|
电耐久性:
|
1×105次
|
线圈参数
|
额定电压:
|
(5~48)VDC
|
额定线圈功率:
|
0.54W
|
|
性能参数
|
绝缘电阻:
|
1000MΩ
|
介质耐压
(线圈与触点间):
|
5000VAC
|
动作时间(max.):
|
20ms
|
释放时间(max.):
|
10ms
|
温度范围:
|
B级:-40℃ ~ 70℃
F级:-40℃ ~ 85℃
|
引出端方式:
|
PCB直插式(THT) 快连接式(QC)
|
|
