HF25F 功率继电器
产品分类:宏发功率继电器
产品说明:适用于微波炉等产品
· 20A触点切换能力
· 通过1.5HP 250VAC的UL认证
· 线圈与触点间介质耐压5kV
· 印制板式引出脚,触点引出端快连接式引出
· 防焊剂型可供选择
· 环保产品 (符合RoHS)

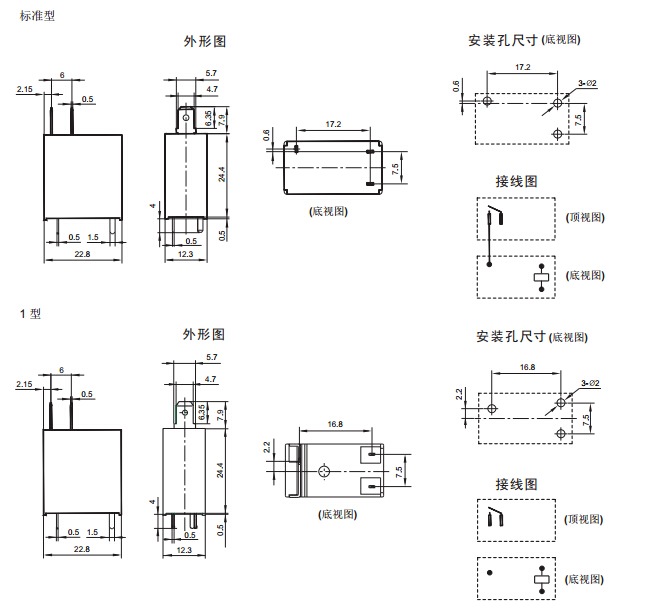

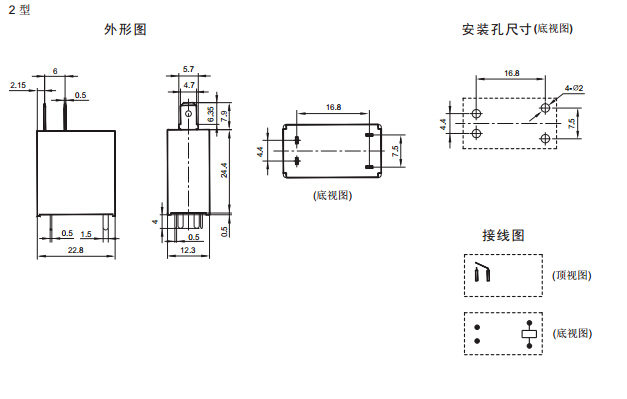

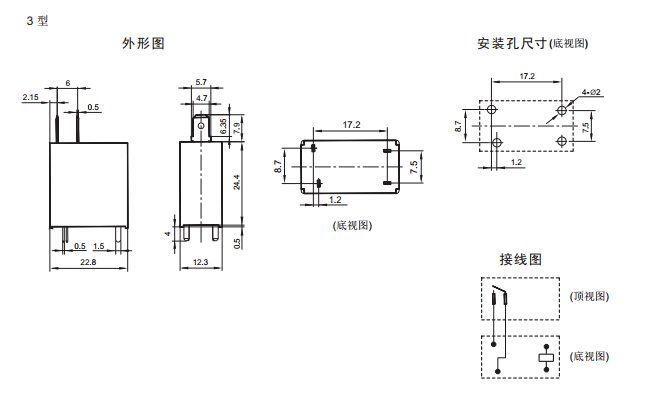

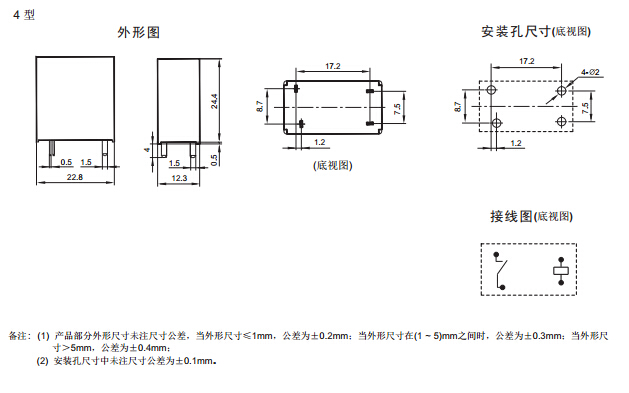

· 外形尺寸:(22.8 x 12.3 x 24.4) mm
小型大功率继电器
|
产品型号:HF25F
|
· 适用于微波炉等产品
· 20A触点切换能力
· 通过1.5HP 250VAC的UL认证
· 线圈与触点间介质耐压5kV
· 印制板式引出脚,触点引出端快连接式引出
· 防焊剂型可供选择
· 环保产品 (符合RoHS)
· 外形尺寸:(22.8 x 12.3 x 24.4) mm
|
触点参数
|
触点形式:
|
1H
|
触点材料:
|
AgSnO2
|
触点负载:
|
20A 250VAC
电机:1.5HP 250VAC
|
最大切换电压 :
|
250VAC / 30VDC
|
最大切换功率:
|
5000VA / 480W
|
机械耐久性:
|
2×106次
|
电耐久性:
|
1×105次
|
线圈参数
|
额定电压:
|
(5~24)VDC
|
额定线圈功率:
|
0.5W
|
|
性能参数
|
绝缘电阻:
|
1000MΩ
|
介质耐压
(线圈与触点间):
|
5000VAC
|
动作时间(max.):
|
15ms
|
释放时间(max.):
|
5ms
|
温度范围:
|
-40℃ ~ 85℃
|
引出端方式:
|
PCB直插式(THT) 快连接式(QC)
|
|
