HF14FW 功率继电器

HF14FW 功率继电器

产品分类：宏发功率继电器
产品说明：20A触点切换能力 · 线圈与触点间耐压为4kV · 满足VDE0700/0631加强绝缘要求 · 具有一组常开、转换、常闭触点形式 · 塑封型和防尘罩型可供选择 · 配有多种插座可供选择 · UL绝缘等级: F级绝缘等级可供选择 · 环保产品 (符合RoHS) · 外形尺寸：(29.0 x 13.0 x 26.5) mm
技术资料下载
HF14FW.pdf
  • 种类
  • 额定/性能

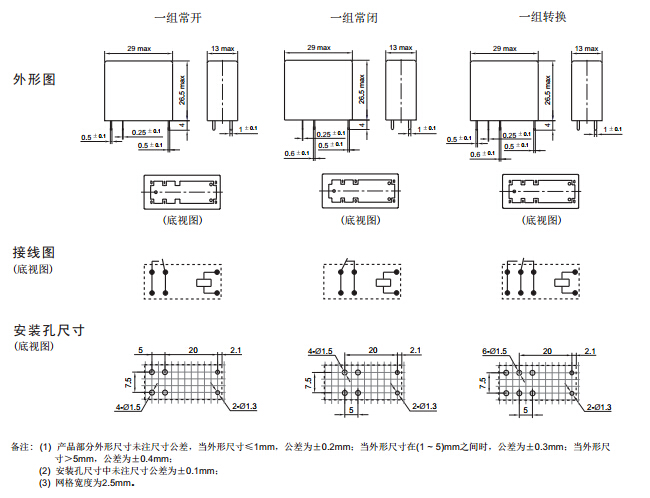

  • 外形尺寸
  • 注意事项
小型大功率继电器
产品型号：HF14FW
· 20A触点切换能力
· 线圈与触点间耐压为4kV
· 满足VDE0700/0631加强绝缘要求
· 具有一组常开、转换、常闭触点形式
· 塑封型和防尘罩型可供选择
· 配有多种插座可供选择
· UL绝缘等级: F级绝缘等级可供选择
· 环保产品 (符合RoHS)
· 外形尺寸：(29.0 x 13.0 x 26.5) mm
触点参数
　触点形式： 1H,1Z,1D
　触点材料： AgSnO2 , AgCdO
　触点负载： 阻性:16A 277VAC/24VDC
1HP 240VAC
TV-8 125VAC (常开触点)
　最大切换电压 ： 277VAC / 30VDC
　最大切换功率： 5540VA / 480W
　机械耐久性： 1×107次

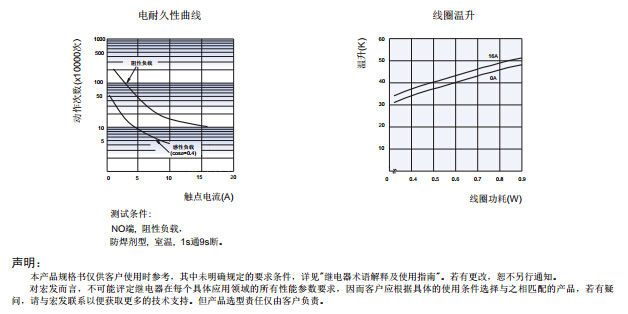

　电耐久性： 1×105次

　线圈参数
　额定电压： (5~60)VDC
　额定线圈功率： 0.53W, 0.72W
　性能参数
　绝缘电阻： 1000MΩ
介质耐压
(线圈与触点间)： 		4000VAC
　动作时间(max.)： 15ms
　释放时间(max.)： 5ms
　温度范围： -40℃ ~ 85℃
　引出端方式： PCB直插式(THT)
