HF14FF 功率继电器
产品分类:宏发功率继电器
产品说明:· 10A触点切换能力
· 线圈与触点间介质耐压5kV
· 具有一组常开、一组转换触点形式
· 塑封型和防尘罩型可供选择
· 配有多种插座可供选择
· UL绝缘等级: F级绝缘等级可供选择
· 环保产品 (符合RoHS)

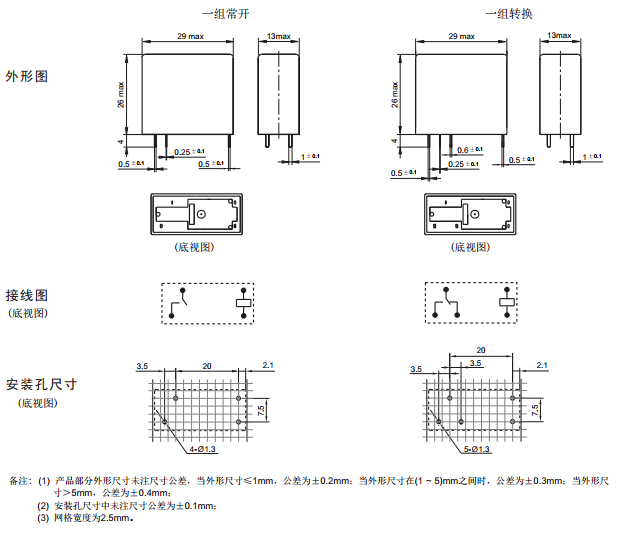

· 外形尺寸:(29.0 x 13.0 x 26.0) mm
小型大功率继电器
|
产品型号:HF14FF
|
· 10A触点切换能力
· 线圈与触点间介质耐压5kV
· 具有一组常开、一组转换触点形式
· 塑封型和防尘罩型可供选择
· 配有多种插座可供选择
· UL绝缘等级: F级绝缘等级可供选择
· 环保产品 (符合RoHS)
· 外形尺寸:(29.0 x 13.0 x 26.0) mm
|
触点参数
|
触点形式:
|
1H,1Z
|
触点材料:
|
AgSnO2 , AgNi, AgCdO
|
触点负载:
|
10A 277VAC/30VDC
TV-5 120VAC
|
最大切换电压 :
|
277VAC / 30VDC
|
最大切换功率:
|
2770VAC / 300W
|
机械耐久性:
|
1×107次
|

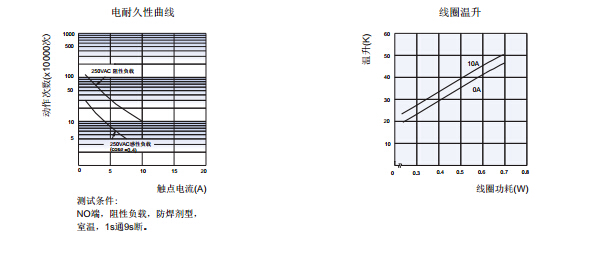

电耐久性:
|
1×105次
|
线圈参数
|
额定电压:
|
(3~60)VDC
|
额定线圈功率:
|
0.53W
|
|
性能参数
|
绝缘电阻:
|
1000MΩ
|
介质耐压
(线圈与触点间):
|
5000VAC
|
动作时间(max.):
|
15ms
|
释放时间(max.):
|
5ms
|
温度范围:
|
-40℃ ~ 70℃
|
引出端方式:
|
PCB直插式(THT)
|
|
