HF158F  功率继电器

HF158F 功率继电器

产品分类:宏发功率继电器
产品说明:· 20A触点切换能力 · 低高度,仅为15.7mm · 线圈与触点间介质耐压5kV · 爬电距离为10mm,满足加强绝缘要求 · UL绝缘等级:F级 · 可提供符合IEC60335-1标准产品 · 塑封型与防焊剂型可供选择 · 配有多种插座可供选择 · 环保产品 (符合RoHS) · 外形尺寸:(29.0 x 12.7 x 15.7) mm
  • 种类

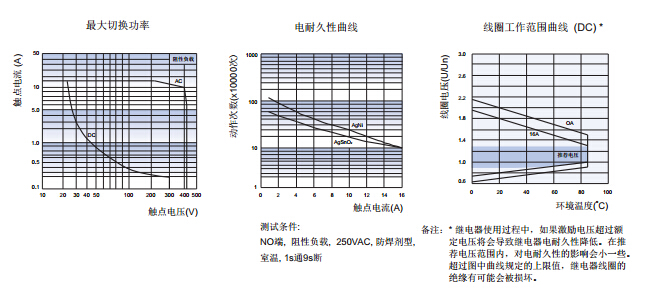

  • 额定/性能

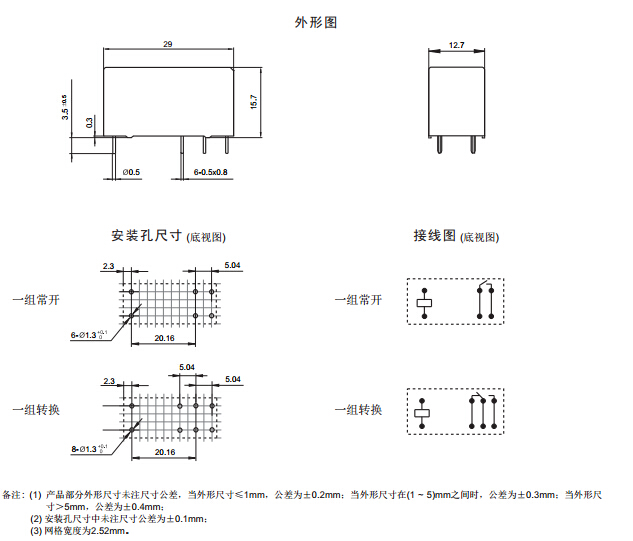

  • 外形尺寸
  • 注意事项
小型大功率继电器
产品型号:HF158F
· 20A触点切换能力
· 低高度,仅为15.7mm
· 线圈与触点间介质耐压5kV
· 爬电距离为10mm,满足加强绝缘要求
· UL绝缘等级:F级
· 可提供符合IEC60335-1标准产品
· 塑封型与防焊剂型可供选择
· 配有多种插座可供选择
· 环保产品 (符合RoHS)
· 外形尺寸:(29.0 x 12.7 x 15.7) mm
触点参数
 触点形式: 1H,1Z
 触点材料: AgNi,AgSnO2
 触点负载: 16A 250VAC
 最大切换电压 : 440VAC
 最大切换功率: 5000VA
 机械耐久性: 2×107
 电耐久性: 1×105

 线圈参数
 额定电压: (5~48)VDC
 额定线圈功率: 0.4W
 性能参数
 绝缘电阻: 1000MΩ
介质耐压
(线圈与触点间):
5000VAC
 动作时间(max.): 15ms
 释放时间(max.): 8ms
 温度范围: -40℃ ~ 85℃
 引出端方式: PCB直插式(THT)
