HF115F-S 功率继电器
产品分类:宏发功率继电器
产品说明:· 特殊结构的接触系统
· 白炽灯负载:3000W 230VAC
· 触点与线圈间介质耐压5kV
· 爬电距离为10mm
· 满足加强绝缘要求
· 可提供符合IEC60335-1标准产品
· 塑封型与防焊剂型可供选择
· UL绝缘等级:F级绝缘等级可供选择
· 环保产品 (符合RoHS)

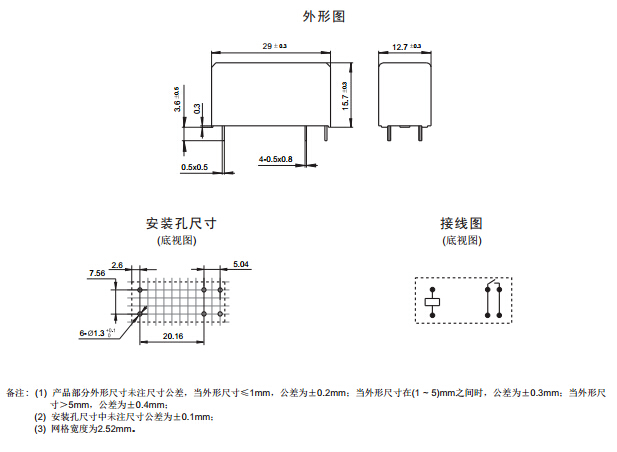

· 外形尺寸:(29.0 x 12.7 x 15.7) mm
小型大功率直流继电器
|
产品型号:HF115F-S
|
· 特殊结构的接触系统
· 白炽灯负载:3000W 230VAC
· 触点与线圈间介质耐压5kV
· 爬电距离为10mm
· 满足加强绝缘要求
· 可提供符合IEC60335-1标准产品
· 塑封型与防焊剂型可供选择
· UL绝缘等级:F级绝缘等级可供选择
· 环保产品 (符合RoHS)
· 外形尺寸:(29.0 x 12.7 x 15.7) mm
|
触点参数
|
触点形式:
|
1H
|
触点材料:
|
W+ AgSnO2
|
触点负载:
|
阻性: 16A 250VAC
白炽灯: 3000W 230VAC 浪涌电流165A / 20ms
荧光灯: 800A/200μs
|
最大切换电压 :
|
440VAC
|
最大切换功率:
|
4000VA
|
机械耐久性:
|
5×106次
|
电耐久性:
|
1×104次
|
线圈参数
|
额定电压:
|
(5~110)VDC
|
额定线圈功率:
|
0.4W
|
|
性能参数
|
绝缘电阻:
|
1000MΩ
|
介质耐压
(线圈与触点间):
|
5000VAC
|
动作时间(max.):
|
15ms
|
释放时间(max.):
|
8ms
|
温度范围:
|
-40℃ ~ 70℃
|
引出端方式:
|
PCB直插式(THT)
|
|
