HF115F-Q 功率继电器
产品分类:宏发功率继电器
产品说明:· 20A触点切换能力
· 低高度,仅为15.7mm
· 线圈与触点间介质耐压5kV
· 温度可达 125 ℃
· 爬电距离大于8mm
· 满足VDE0700/0631加强绝缘要求
· UL94 V-0 等级
· UL绝缘等级:F级
· 可提供符合IEC60335-1标准产品
· 具有立式、卧式两种引出端结构
· 环保产品 (符合RoHS)
· 外形尺寸:立式:(41...
小型大功率直流继电器
|
产品型号:HF115F-Q
|
· 20A触点切换能力
· 低高度,仅为15.7mm
· 线圈与触点间介质耐压5kV
· 温度可达 125 ℃
· 爬电距离大于8mm
· 满足VDE0700/0631加强绝缘要求
· UL94 V-0 等级
· UL绝缘等级:F级
· 可提供符合IEC60335-1标准产品
· 具有立式、卧式两种引出端结构
· 环保产品 (符合RoHS)

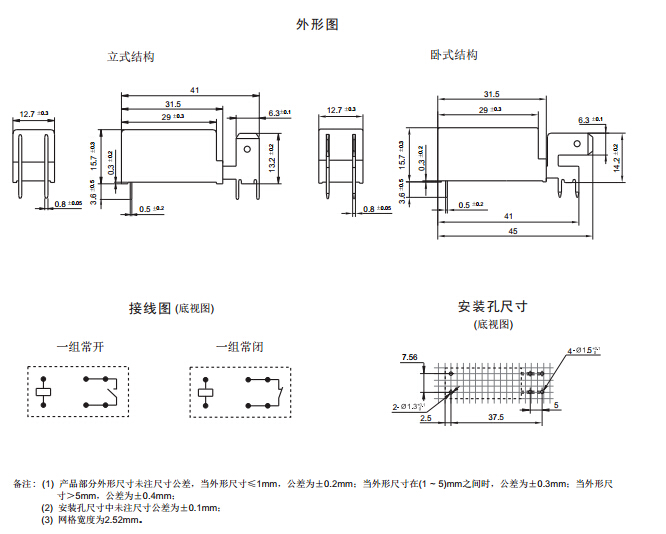

· 外形尺寸:立式:(41.0 x 12.7 x 15.7) mm
卧式:(45.0 x 12.7 x 15.7) mm
|
触点参数
|
触点形式:
|
1H,1D
|
触点材料:
|
AgSnO2 , AgNi
|
触点负载:
|
20A 250VAC
|
最大切换电压 :
|
440VAC / 300VDC
|
最大切换功率:
|
5000VA
|
机械耐久性:
|
1×107次
|
电耐久性:
|
1×105次
|
线圈参数
|
额定电压:
|
(5~110)VDC
|
额定线圈功率:
|
0.4W
|
|
性能参数
|
绝缘电阻:
|
1000MΩ
|
介质耐压
(线圈与触点间):
|
5000VAC
|
动作时间(max.):
|
15ms
|
释放时间(max.):
|
8ms
|
温度范围:
|
-40℃ ~ 125℃
|
引出端方式:
|
THT和QC组合式
|
|
