HF115F-T/TH 功率继电器

HF115F-T/TH 功率继电器

产品分类：宏发功率继电器
产品说明：· 耐高温型: 105 ℃ · 低高度，仅为15.7mm · 线圈与触点间介质耐压5KV · 爬电距离为10mm · 满足VDE0700/0631加强绝缘要求 · 可提供符合IEC60335-1标准产品 · 塑封型与防焊剂型可供选择 · 配有多种插座可供选择 · UL绝缘等级：F级 · 环保产品 (符合RoHS) · 外形尺寸：(29.0 x 12.7 x15.7) mm
技术资料下载
HF115F-T_TH.pdf
  • 种类

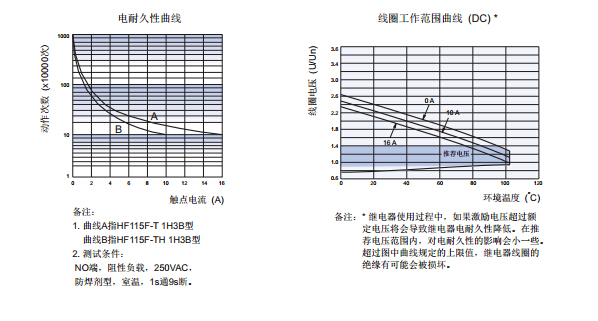

  • 额定/性能

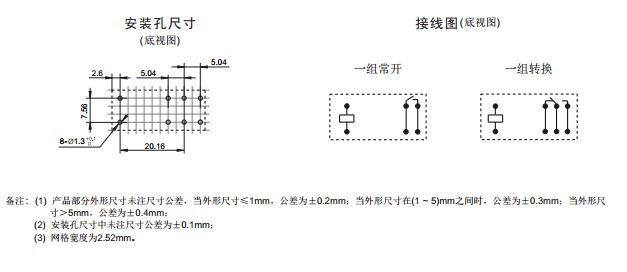

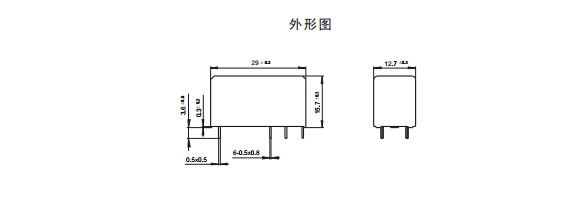

  • 外形尺寸
  • 注意事项
小型大功率继电器
产品型号：HF115F-T/TH
· 耐高温型: 105 ℃
· 低高度，仅为15.7mm
· 线圈与触点间介质耐压5KV
· 爬电距离为10mm
· 满足VDE0700/0631加强绝缘要求
· 可提供符合IEC60335-1标准产品
· 塑封型与防焊剂型可供选择
· 配有多种插座可供选择
· UL绝缘等级：F级
· 环保产品 (符合RoHS)
· 外形尺寸：(29.0 x 12.7 x15.7) mm
触点参数
　触点形式： 1H,1Z
　触点材料： AgSnO2 , AgNi , AgCdO
　触点负载： HF115F-TH: 10A 250VAC
HF115F-T: 16A 250VAC
　最大切换电压 ： 440VAC / 300VDC
　最大切换功率： HF115F-TH: 2500VA
HF115F-T: 4000VA
　机械耐久性： 1×107次
　电耐久性： 1×105次

　线圈参数
　额定电压： (5~60)VDC
　额定线圈功率： 0.25W,0.4W
　性能参数
　绝缘电阻： 1000MΩ
介质耐压
(线圈与触点间)： 		5000VAC
　动作时间(max.)： 15ms
　释放时间(max.)： 8ms
　温度范围： -40℃ ~ 105℃
　引出端方式： PCB直插式(THT)
