HF115F-A 功率继电器

产品分类：宏发功率继电器
产品说明：· 交流型线圈规格 · 16A触点切换能力 · 低高度：15.7mm · 线圈与触点间耐压为5kV，爬电距离为10mm · 满足VDE0700/0631加强绝缘要求 · 可提供符合IEC60335-1标准产品 · 塑封型和防焊剂型可供选择 · 配有多种插座可供选择 · UL绝缘等级：F级 · 环保产品 (符合RoHS) · 外形尺寸：(29.0 x 12.7 x 15.7)...

技术资料下载

HF115F-A.pdf

种类
额定/性能
外形尺寸
注意事项

小型大功率交流继电器

产品型号：HF115F-A

· 交流型线圈规格
· 16A触点切换能力
· 低高度：15.7mm
· 线圈与触点间耐压为5kV，爬电距离为10mm
· 满足VDE0700/0631加强绝缘要求
· 可提供符合IEC60335-1标准产品
· 塑封型和防焊剂型可供选择
· 配有多种插座可供选择
· UL绝缘等级：F级
· 环保产品 (符合RoHS)

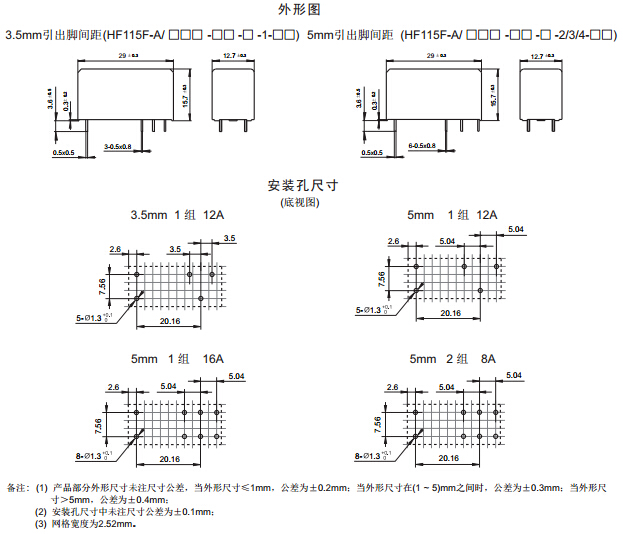

· 外形尺寸：(29.0 x 12.7 x 15.7) mm

触点参数

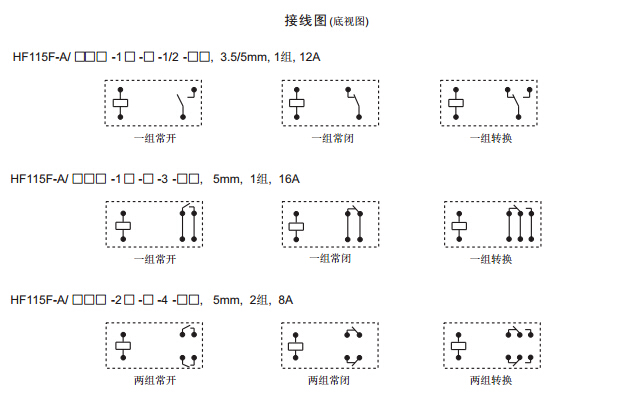

触点形式：	1H,2H,1Z,2Z,1D,2D
触点材料：	AgSnO₂, AgNi, AgCdO
触点负载：	1H,1D,1Z:16A 250VAC 12A 250VAC 2H,2D,2Z:8A 250VAC
最大切换电压：	440VAC / 300VDC

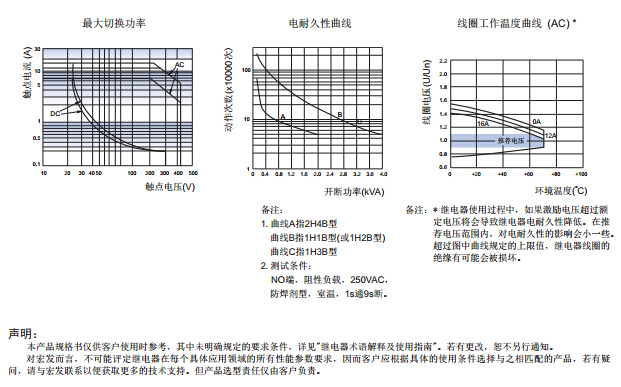

最大切换功率：	1H,1D,1Z:3000VA/4000VA 2H,2D,2Z:2000VA
机械耐久性：	1×10⁶次
电耐久性：	5×10⁴次

线圈参数
额定电压：	(24~230)VAC
额定线圈功率：	0.75VA

性能参数
绝缘电阻：	1000MΩ
介质耐压 (线圈与触点间)：	5000VAC
动作时间(max.)：
释放时间(max.)：
温度范围：	-40℃ ~ 70℃
引出端方式：	PCB直插式(THT)
