HF118F 功率继电器

HF118F 功率继电器

产品分类：宏发功率继电器
产品说明：· 10A 触点切换能力 · 低高度，仅为12.5mm · 线圈与触点间介质耐压5kV · 爬电距离大于8mm · 满足VDE0700/0631加强绝缘要求 · 可提供符合IEC60335-1标准产品 · 可提供满足回流焊使用要求产品 · 多种触点形式可供选择 · 配有多种插座可供选择 · UL绝缘等级：F级 · 环保产品 (符合RoHS) · 外形尺寸...
技术资料下载
HF118F.pdf
  • 种类
  • 额定/性能
  • 外形尺寸
  • 注意事项
小型大功率继电器
产品型号：HF118F
· 10A 触点切换能力
· 低高度，仅为12.5mm
· 线圈与触点间介质耐压5kV
· 爬电距离大于8mm
· 满足VDE0700/0631加强绝缘要求
· 可提供符合IEC60335-1标准产品
· 可提供满足回流焊使用要求产品
· 多种触点形式可供选择
· 配有多种插座可供选择
· UL绝缘等级：F级
· 环保产品 (符合RoHS)

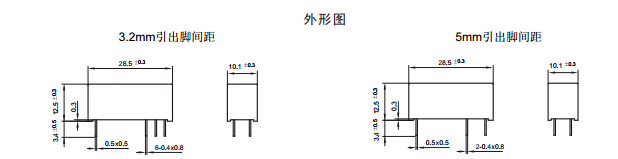

· 外形尺寸：(28.5 x 10.1 x 12.5) mm
触点参数

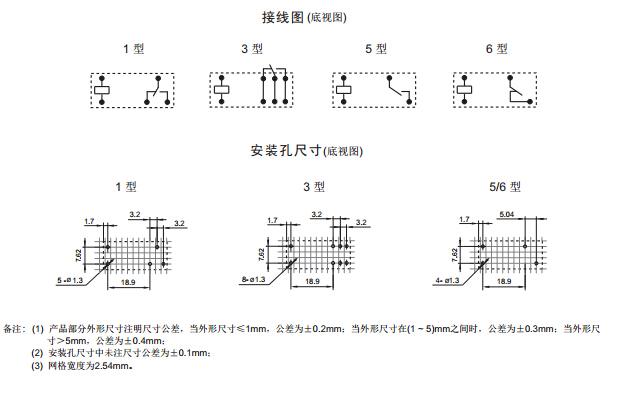

　触点形式： 1H,1Z,1D(特规 1H5,1D6)
　触点材料： AgNi+镀金,AgSnO2 , AgNi,AgSnO2 + 镀金
　触点负载： 10A 250VAC/30VDC
　最大切换电压 ： 440VAC

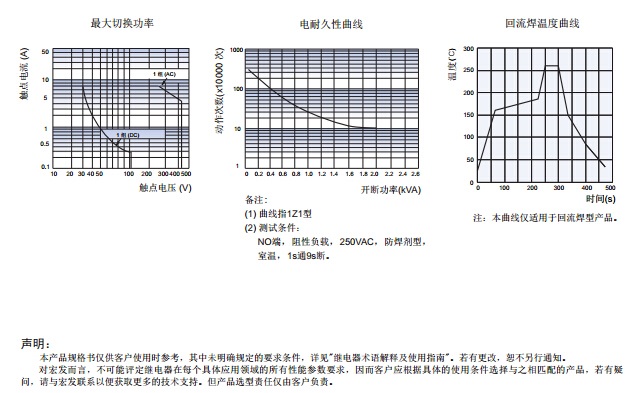

　最大切换功率： 2500VA / 300W
　机械耐久性： 1×107次
　电耐久性： 1×105次

　线圈参数
　额定电压： (5~60)VDC
　额定线圈功率： (0.22~0.29)W
　性能参数
　绝缘电阻： 1000MΩ
介质耐压
(线圈与触点间)： 		5000VAC
　动作时间(max.)： 10ms
　释放时间(max.)： 5ms
　温度范围： -40℃ ~ 85℃
　引出端方式： PCB直插式(THT)
