HF7520 功率继电器

产品分类：宏发功率继电器
产品说明：· 高负载: 16A · 高灵敏型：200mW · 低高度、扁平式结构 · 印制板式、快连接式引出脚 · 塑封型与防焊剂型可供选择 · 绝缘等级：F级 · 环保产品 (符合RoHS) · 外形尺寸：PCB: (22.0 x 16.0 x 10.5) mm QC: (22.5 x 25.2 x 10.8) mm

技术资料下载

HF7520.pdf

种类

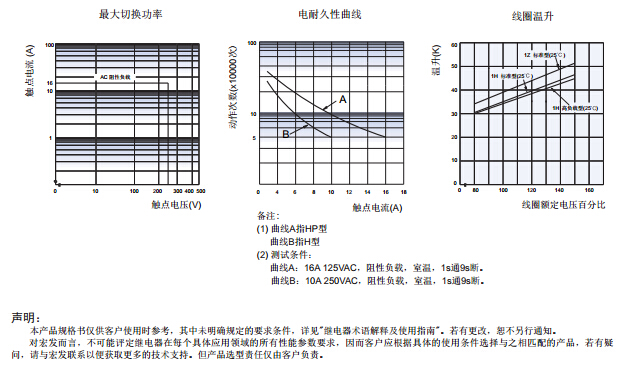

额定/性能

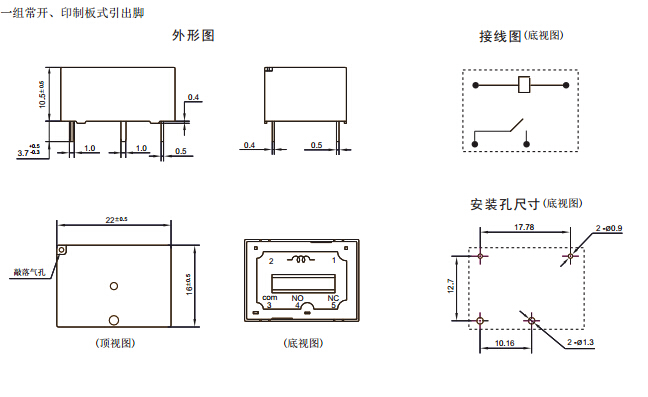

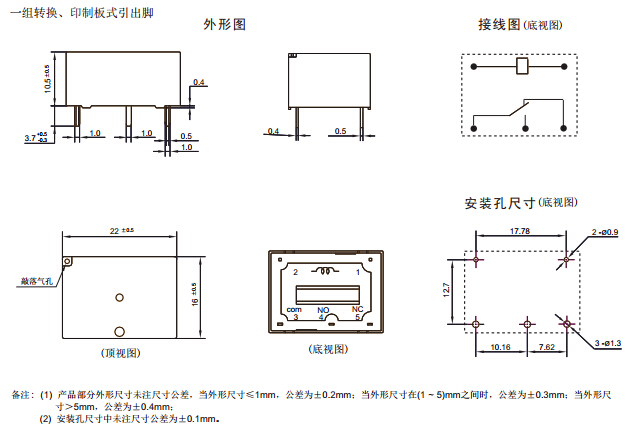

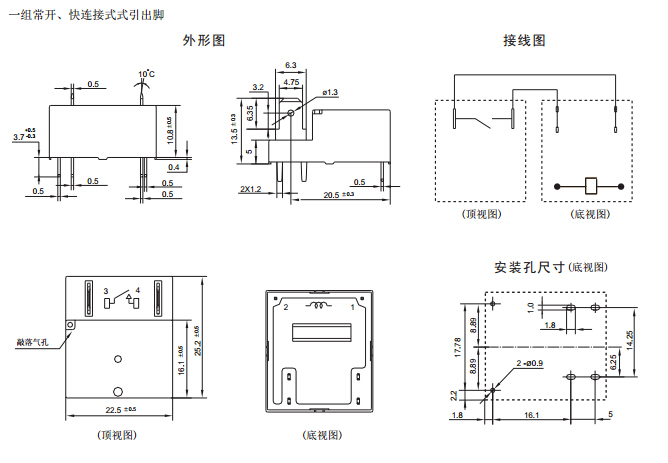

外形尺寸
注意事项

超小型大功率继电器

产品型号：HF7520

· 高负载: 16A
· 高灵敏型：200mW
· 低高度、扁平式结构
· 印制板式、快连接式引出脚
· 塑封型与防焊剂型可供选择
· 绝缘等级：F级
· 环保产品 (符合RoHS)
· 外形尺寸：PCB: (22.0 x 16.0 x 10.5) mm
QC: (22.5 x 25.2 x 10.8) mm

触点参数
触点形式：	1H,1Z
触点材料：	AgSnO₂ , AgNi , AgCdO
触点负载：	1H: 16A 250VAC 10A 250VAC/30VDC TV-5 1Z: NO/NC:10A/6A 125/250VAC
最大切换电压：	250VAC / 30VDC
最大切换功率：	1H:4000VA/300W 1Z:2500VA/1500VA
机械耐久性：	1×10⁷次
电耐久性：	5×10⁴次

线圈参数
额定电压：	(5~48)VDC
额定线圈功率：	0.2W, 0.4W

性能参数
绝缘电阻：	1000MΩ
介质耐压 (线圈与触点间)：	2500VAC
动作时间(max.)：	15ms
释放时间(max.)：	5ms
温度范围：	-40℃ ~ 105℃
引出端方式：	PCB直插式(THT) 快连接式(QC)
