HF152FD 功率继电器

产品分类：宏发功率继电器
产品说明：· 20A 触点切换能力 · 环境温度可达105℃ · 高温负载: 17A 277VAC 105℃ · 具有一组常开、一组转换触点形式 · 单引出脚、双引出脚两种,引出端形式有效降低引脚温升 · 可提供符合EN60335-1标准的产品 · UL绝缘等级：F级绝缘等级可供选择 · 环保产品 (符合RoHS) · 外形尺寸：(21.2 x 16.0 x 20.6) mm

技术资料下载

HF152FD.pdf

种类

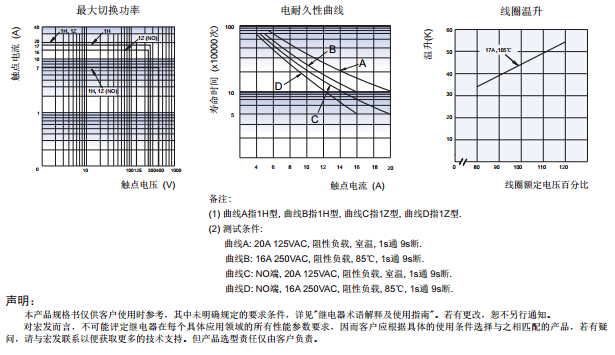

额定/性能

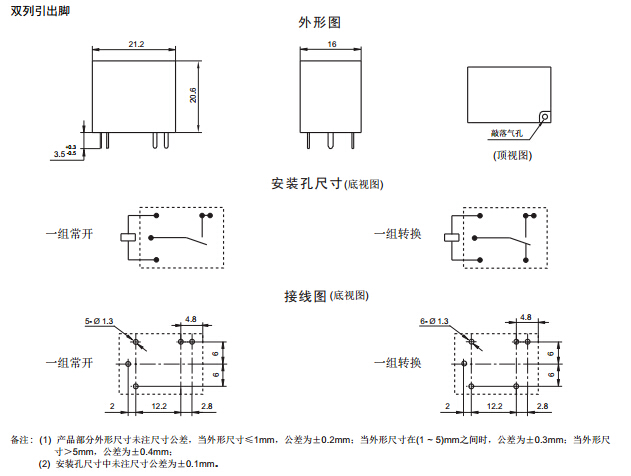

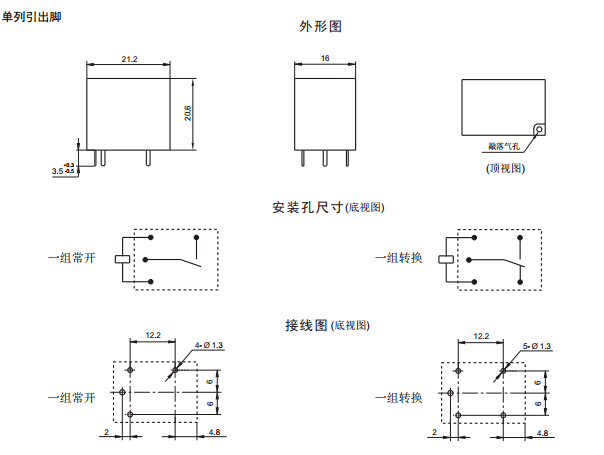

外形尺寸
注意事项

超小型大功率继电器

产品型号：HF152FD

· 20A 触点切换能力
· 环境温度可达105℃
· 高温负载: 17A 277VAC 105℃
· 具有一组常开、一组转换触点形式
· 单引出脚、双引出脚两种,引出端形式
有效降低引脚温升
· 可提供符合EN60335-1标准的产品
· UL绝缘等级：F级绝缘等级可供选择
· 环保产品 (符合RoHS)
· 外形尺寸：(21.2 x 16.0 x 20.6) mm

触点参数

　触点形式：

1H,1Z

　触点材料：

AgSnO₂ , AgNi

　触点负载：

1H:7A 400VAC
17A 277VAC
20A 125VAC
1Z: NO:17A 277VAC
NC:10A 277VAC

　最大切换电压：

400VAC

　最大切换功率：

4700VA

　机械耐久性：

1×10⁷次

　电耐久性：

1H	1 x 10⁵次
1Z	5 x 10⁴次

线圈参数
额定电压：	(3~48)VDC
额定线圈功率：	0.36W

性能参数
绝缘电阻：	1000MΩ
介质耐压 (线圈与触点间)：	2500VAC
动作时间(max.)：	10ms
释放时间(max.)：	5ms
温度范围：	-40℃ ~ 105℃
引出端方式：	PCB直插式(THT)
