HF152F 功率继电器

产品分类：宏发功率继电器
产品说明：· 20A 触点切换能力 · 具有TV-8 125VAC负载能力 · 触点与线圈间抗浪涌电压6kV · 环境温度可达105℃ · 可提供符合IEC60335-1标准产品 · 具有一组常开、一组转换触点形式 · 塑封型和防焊剂型可供选择 · 环保产品 (符合RoHS) · 外形尺寸：(21.0 x 16.0 x 20.6) mm

技术资料下载

HF152F.pdf

种类
额定/性能

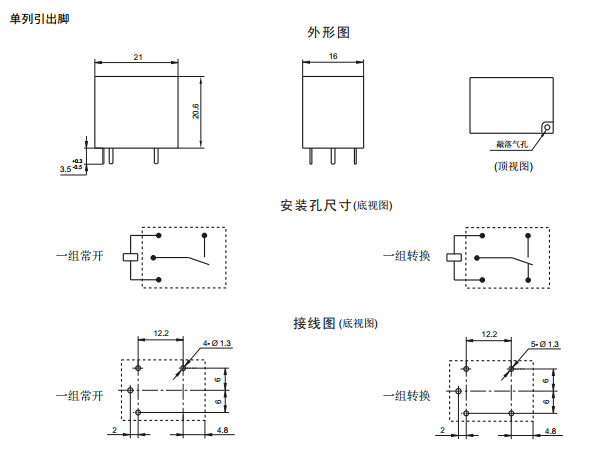

外形尺寸
注意事项

超小型大功率继电器

产品型号：HF152F

· 20A 触点切换能力
· 具有TV-8 125VAC负载能力
· 触点与线圈间抗浪涌电压6kV
· 环境温度可达105℃
· 可提供符合IEC60335-1标准产品
· 具有一组常开、一组转换触点形式
· 塑封型和防焊剂型可供选择
· 环保产品 (符合RoHS)
· 外形尺寸：(21.0 x 16.0 x 20.6) mm

触点参数

　触点形式：

1H,1Z

　触点材料：

AgSnO₂ , AgNi

　触点负载：

1H: 20A 125VAC
17A 277VAC
7A 400VAC
1Z: 16A 250VAC
NO: 7A 400VAC

　最大切换电压：

1H: 400VAC
1Z: 400VAC(NO)

　最大切换功率：

1H: 4700VA
1Z: 4000VA

　机械耐久性：

1×10⁷次

　电耐久性：

1H	1 x 10⁵次
1Z	5 x 10⁴次

线圈参数
额定电压：	(3~48)VDC
额定线圈功率：	0.36W

性能参数
绝缘电阻：	100MΩ
介质耐压 (线圈与触点间)：	2500VAC
动作时间(max.)：	10ms
释放时间(max.)：	5ms
温度范围：	HF152F: -40℃ ~ 85℃ HF152F-T: -40℃ ~ 105℃
引出端方式：	PCB直插式(THT)
