HF21FF 功率继电器

HF21FF 功率继电器

产品分类:宏发功率继电器
产品说明:产品型号:HF21FF · 具有一组常开、一组常闭(灯载)、 一组转换触点形式 · 标准印制板引出端 · 塑封型和防焊剂型可供选择 · UL绝缘等级: F级绝缘等级可供选择 · 环保产品 (符合RoHS) · 外形尺寸:(20.2 x 16.5 x 20.2) mm
  • 种类
  • 额定/性能

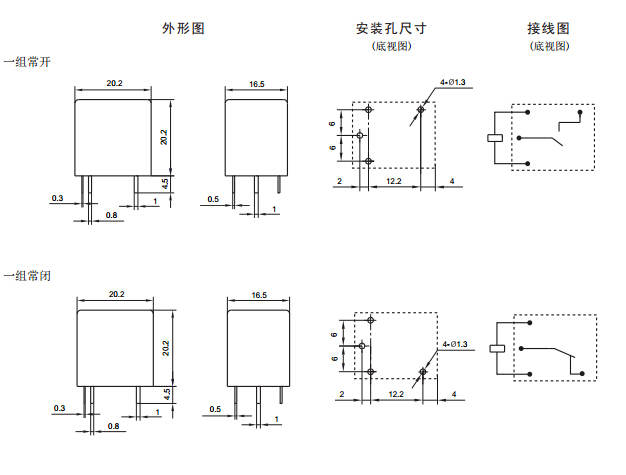

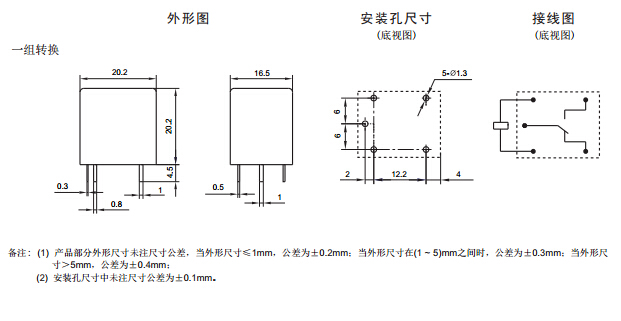

  • 外形尺寸
  • 注意事项
超小型大功率继电器
产品型号:HF21FF
· 具有一组常开、一组常闭(灯载)、
一组转换触点形式
· 标准印制板引出端
· 塑封型和防焊剂型可供选择
· UL绝缘等级: F级绝缘等级可供选择
· 环保产品 (符合RoHS)
· 外形尺寸:(20.2 x 16.5 x 20.2) mm
触点参数
 触点形式: 1H,1Z,1D
 触点材料: AgSnO2 , AgCdO
 触点负载: 1H,1D: 15A 120VAC
1Z: 10A 120VAC/24VDC
 最大切换电压 : 250VAC / 30VDC
 最大切换功率: 1800VA / 240W
 机械耐久性: 1×107
 电耐久性: 1×105

 线圈参数
 额定电压: (5~48)VDC
 额定线圈功率: 0.36W (48VDC: 0.53W)
 性能参数
 绝缘电阻: 1000MΩ
介质耐压
(线圈与触点间):
1500VAC
 动作时间(max.): 10ms
 释放时间(max.): 5ms
 温度范围: -40℃ ~ 70℃
 引出端方式: PCB直插式(THT)
