HF3FF  功率继电器

HF3FF 功率继电器

产品分类:宏发功率继电器
产品说明:· 15A触点切换能力 · 具有一组常开、一组转换触点形式 · 超小型、标准印制板引出脚 · 塑封型和防焊剂型可供选择 · 环保产品 (符合RoHS) · 外形尺寸:(19.0 x 15.2 x 15.5) mm
  • 种类

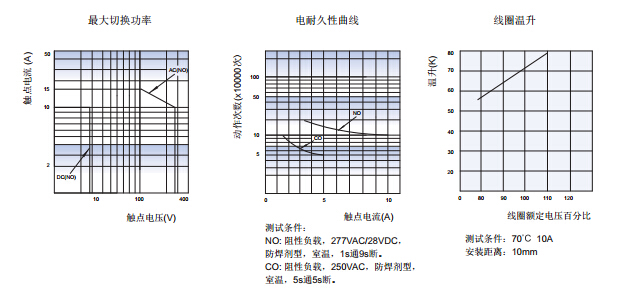

  • 额定/性能

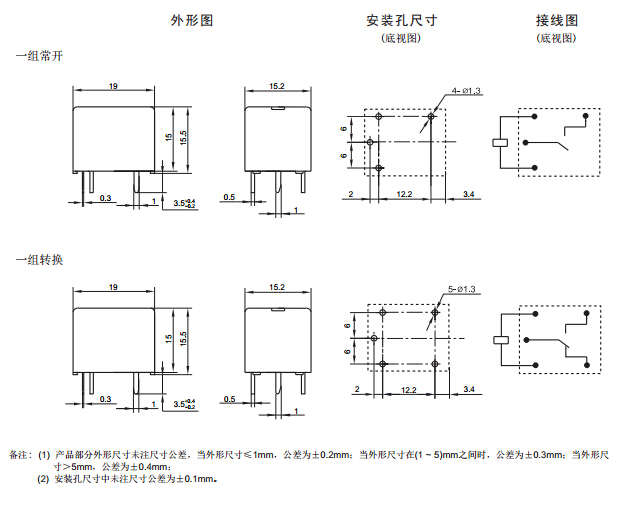

  • 外形尺寸
  • 注意事项
超小型大功率继电器
产品型号:HF3FF
· 15A触点切换能力
· 具有一组常开、一组转换触点形式
· 超小型、标准印制板引出脚
· 塑封型和防焊剂型可供选择
· 环保产品 (符合RoHS)
· 外形尺寸:(19.0 x 15.2 x 15.5) mm
触点参数
 触点形式: 1H,1Z
 触点材料: AgSnO2 , AgCdO
 触点负载: 10A 277VAC
10A 28VDC
 最大切换电压 : 277VAC / 30VDC
 最大切换功率: 2770VA / 210W
 机械耐久性: 1×107
 电耐久性: 1 x 105次 (常开触点,7A 250VAC)
5 x 104次 (常开触点,10A 250VAC)

 线圈参数
 额定电压: (5~48)VDC
 额定线圈功率: 0.36W (48VDC: 0.51W)
 性能参数
 绝缘电阻: 100MΩ
介质耐压
(线圈与触点间):
1500VAC
 动作时间(max.): 10ms
 释放时间(max.): 5ms
 温度范围: -40℃ ~ 70℃
 引出端方式: PCB直插式(THT)
