HF3FD 功率继电器
产品分类:宏发功率继电器
产品说明:· 15A触点切换能力
· 阻燃等级UL94, V-0
· 可提供符合IEC60335-1标准产品
· 超小型、标准印制板引出脚
· 塑封型和防焊剂型可供选择
· UL绝缘等级:F级绝缘等级可供选择
· 环保产品 (符合RoHS)

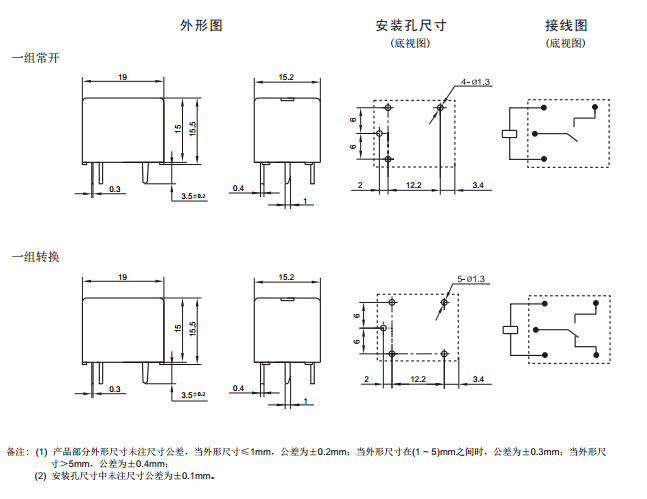

· 外形尺寸:(19.0 x 15.2 x 15.5) mm
超小型大功率继电器
|
产品型号:HF3FD
|
· 15A触点切换能力
· 阻燃等级UL94, V-0
· 可提供符合IEC60335-1标准产品
· 超小型、标准印制板引出脚
· 塑封型和防焊剂型可供选择
· UL绝缘等级:F级绝缘等级可供选择
· 环保产品 (符合RoHS)
· 外形尺寸:(19.0 x 15.2 x 15.5) mm
|
触点参数
|
触点形式:
|
1H,1Z
|
触点材料:
|
AgSnO2 , AgNi
|
触点负载:
|
1H: 10A 250VAC/28VDC
1Z: NO: 10A 250VAC/28VDC
NO/NC: 7A/3A 250VAC
NO/NC: 5A/5A 250VAC
|
最大切换电压 :
|
277VAC/30VDC
|

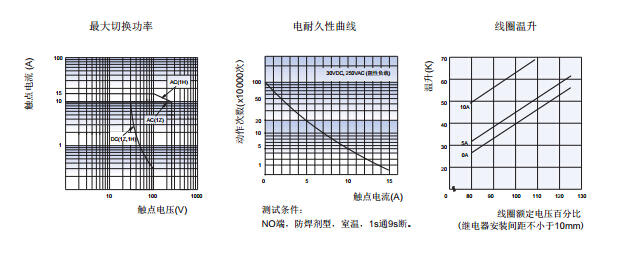

最大切换功率:
|
2770VA / 300W
|
机械耐久性:
|
1×107次
|
电耐久性:
|
1 x 105次 (常开触点,7A 250VAC)
5 x 104次 (常开触点,10A 250VAC)
|
线圈参数
|
额定电压:
|
(3~48)VDC
|
额定线圈功率:
|
0.36W
|
|
性能参数
|
绝缘电阻:
|
100MΩ
|
介质耐压
(线圈与触点间):
|
2000VAC
|
动作时间(max.):
|
10ms
|
释放时间(max.):
|
5ms
|
温度范围:
|
-40℃ ~ 105℃
|
引出端方式:
|
PCB直插式(THT)
|
|
