HF3FA  功率继电器

HF3FA 功率继电器

产品分类:宏发功率继电器
产品说明:· 15A触点切换能力 · 阻燃等级UL94, V-0 · 可提供符合IEC60335-1标准产品 · 超小型、标准印制板引出脚 · 塑封型和防焊剂型可供选择 · UL绝缘等级:F级绝缘等级可供选择 · 环保产品 (符合RoHS) · 外形尺寸:(19.0 x 15.2 x 15.5) mm
  • 种类
  • 额定/性能

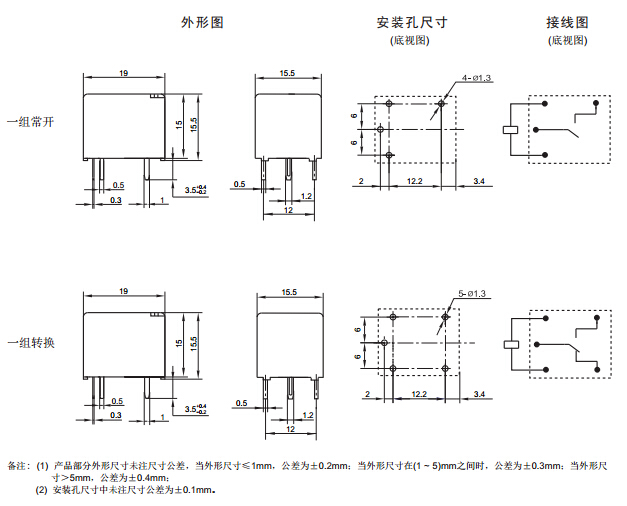

  • 外形尺寸
  • 注意事项
超小型大功率继电器
产品型号:HF3FA
· 15A触点切换能力
· 阻燃等级UL94, V-0
· 可提供符合IEC60335-1标准产品
· 超小型、标准印制板引出脚
· 塑封型和防焊剂型可供选择
· UL绝缘等级:F级绝缘等级可供选择
· 环保产品 (符合RoHS)
· 外形尺寸:(19.0 x 15.2 x 15.5) mm
触点参数
 触点形式: 1H,1Z
 触点材料: AgSnO2
 触点负载: 1H: 10A 250VAC/28VDC
1Z: NO: 10A 250VAC/28VDC
NO/NC: 5A/5A 250VAC
 最大切换电压 : 277VAC/30VDC
 最大切换功率: 2770VA / 300W
 机械耐久性: 1×107
 电耐久性: 1 x 105次 (NO: 8A 250VAC)
5 x 104次 (NO: 10A 250VAC)

 线圈参数
 额定电压: (3~48)VDC
 额定线圈功率: 0.36W
 性能参数
 绝缘电阻: 100MΩ
介质耐压
(线圈与触点间):
2500VAC
 动作时间(max.): 10ms
 释放时间(max.): 5ms
 温度范围: -40℃ ~ 105℃
 引出端方式: PCB直插式(THT)
