HF8 功率继电器
产品分类:宏发功率继电器
产品说明:· 4000V抗浪涌电压(线圈与触点间)
· 标准印制板引出脚
· 具有一组常开、一组转换触点形式
· UL绝缘等级:F级绝缘等级可供选择
· 环保产品 (符合RoHS)

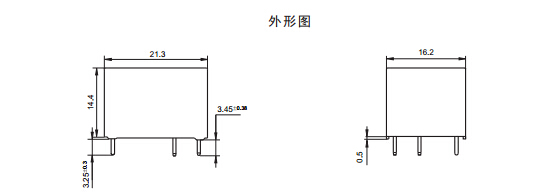

· 外形尺寸:(21.3 x 16.2 x 14.4) mm
超小型中功率继电器
|
产品型号:HF8
|
· 4000V抗浪涌电压(线圈与触点间)
· 标准印制板引出脚
· 具有一组常开、一组转换触点形式
· UL绝缘等级:F级绝缘等级可供选择
· 环保产品 (符合RoHS)
· 外形尺寸:(21.3 x 16.2 x 14.4) mm
|
触点参数
|
触点形式:
|
1H,1Z
|
触点材料:
|
AgNi
|
触点负载:
|
HF8: 6A 300VAC/28VDC
HF8A: 6A 277VAC/30VDC
|
最大切换电压 :
|
300VAC / 30VDC
|

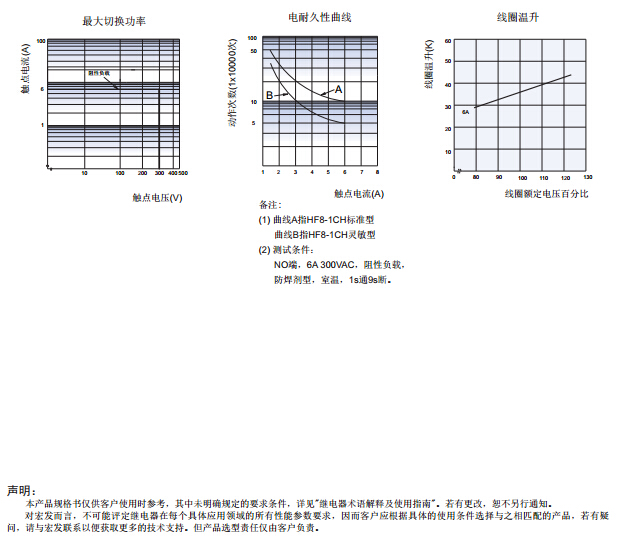

最大切换功率:
|
1800VA / 300W
|
机械耐久性:
|
1×107次
|
电耐久性:
|
1×105次
|
线圈参数
|
额定电压:
|
(3~48)VDC
|
额定线圈功率:
|
0.33W, 0.45W, 0.6W
|
|
性能参数
|
绝缘电阻:
|
100MΩ
|
介质耐压
(线圈与触点间):
|
2000VAC
|
动作时间(max.):
|
6ms
|
释放时间(max.):
|
3ms
|
温度范围:
|
-55℃ ~ 90℃
|

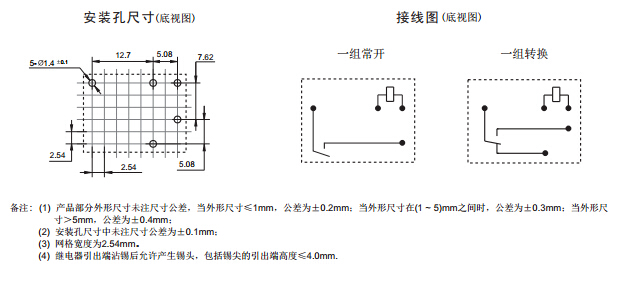

引出端方式:
|
PCB直插式(THT)
|
|
