HF162F 功率继电器
产品分类:宏发功率继电器
产品说明:· 高抗冲击电流能力,TV-8负载 (冲击电流118A)
· 理想的电源控制用继电器,
典型负载:3A/100A 250VAC (容性负载)
· 超低高度,主体仅9.3mm(不含0.7mm凸苞)
· 高灵敏度,线圈功耗仅250mW
· 可提供静音型产品规格
· 典型应用场合:平板电视、影音设备等的薄型电源
· 环保产品 (符合RoHS)
· 外形尺寸:(26...
超小型中功率继电器
|
产品型号:HF162F
|
· 高抗冲击电流能力,TV-8负载 (冲击电流118A)
· 理想的电源控制用继电器,
典型负载:3A/100A 250VAC (容性负载)
· 超低高度,主体仅9.3mm(不含0.7mm凸苞)
· 高灵敏度,线圈功耗仅250mW
· 可提供静音型产品规格
· 典型应用场合:平板电视、影音设备等的薄型电源
· 环保产品 (符合RoHS)

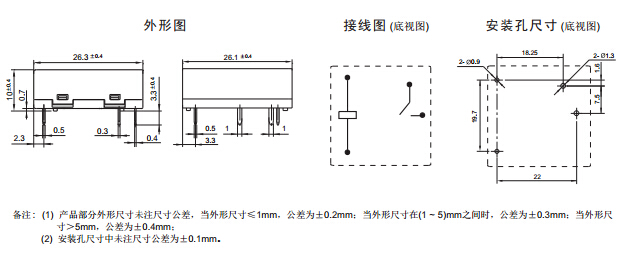

· 外形尺寸:(26.3 x 26.1 x 10.0) mm
|
触点参数
|
触点形式:
|
1H
|
触点材料:
|
AgSnO2
|
触点负载:
|
10A 125VAC
8A 277VAC
5A 277VAC
TV-8 125VAC
3A/100A 250VAC (容性负载)
|
最大切换电压 :
|
277VAC
|

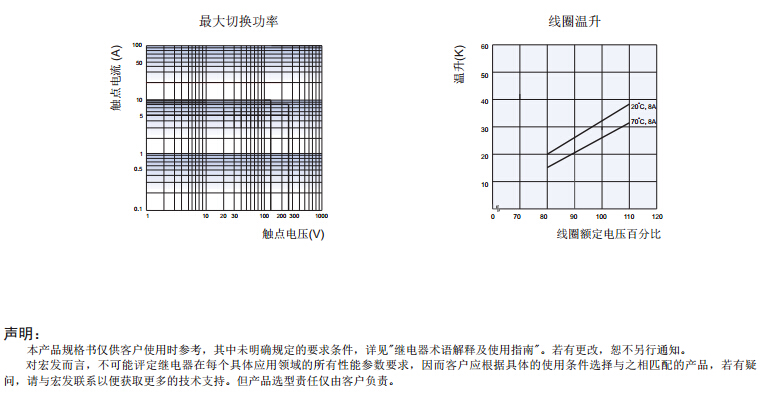

最大切换功率:
|
2216VA
|
机械耐久性:
|
1×106次
|
电耐久性:
|
5×104次
|
线圈参数
|
额定电压:
|
(3~24)VDC
|
额定线圈功率:
|
0.25W
|
|
性能参数
|
绝缘电阻:
|
1000MΩ
|
介质耐压
(线圈与触点间):
|
4000VAC
|
动作时间(max.):
|
15ms
|
释放时间(max.):
|
5ms
|
温度范围:
|
-40℃~ 70℃
|
引出端方式:
|
PCB直插式(THT)
|
|
