HF36FD 功率继电器
产品分类:宏发功率继电器
产品说明:· 10A触点切换能力
· 通过TV-8 125VAC的UL安全认证
(冲击电流118A)
· 理想的电源切换用继电器
· 标准印制板引出脚
· 塑封型和防焊剂型可供选择
· 环保产品 (符合RoHS)
· 外形尺寸:(23.8 x 9.5 x 24.5) mm
超小型中功率继电器
|
产品型号:HF36FD
|
· 10A触点切换能力
· 通过TV-8 125VAC的UL安全认证
(冲击电流118A)
· 理想的电源切换用继电器
· 标准印制板引出脚
· 塑封型和防焊剂型可供选择
· 环保产品 (符合RoHS)

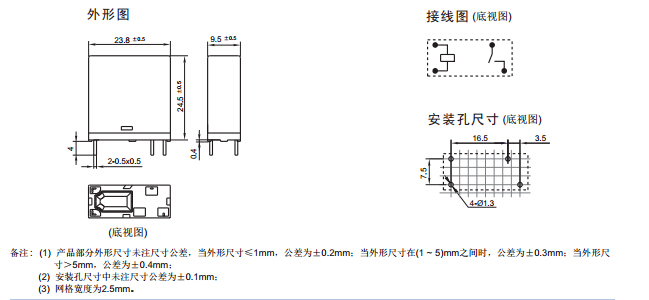

· 外形尺寸:(23.8 x 9.5 x 24.5) mm
|
触点参数
|
触点形式:
|
1H
|
触点材料:
|
AgSnO2
|
触点负载:
|
10A 250VAC
5A 250VAC
5A 30VDC
TV-8 125VAC
|
最大切换电压 :
|
250VAC / 30VDC
|
最大切换功率:
|
2500VA / 150W
|
机械耐久性:
|
1×107次
|

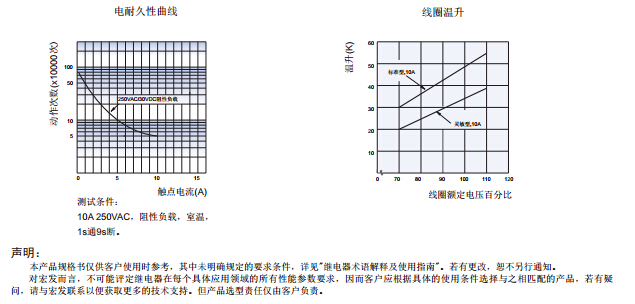

电耐久性:
|
5×104次
|
线圈参数
|
额定电压:
|
(3~48)VDC
|
额定线圈功率:
|
0.25W, 0.53W
|
|
性能参数
|
绝缘电阻:
|
1000MΩ
|
介质耐压
(线圈与触点间):
|
4000VAC
|
动作时间(max.):
|
15ms
|
释放时间(max.):
|
5ms
|
温度范围:
|
-40℃ ~ 70℃
|
引出端方式:
|
PCB直插式(THT)
|
|
